Насосно-смесительный узел для теплого пола valtec combimix: правильный выбор

  12842    05.04.14

После укладки труб водяного теплого пола приступают к устройству шкафа и монтажа распределительного  коллектора. В шкафу подающий и обратный коллекторы располагают друг над другом, причем подающий коллектор всегда устанавливают выше обратного. На торцах этих коллекторов устанавливают специальное устройство ─ смесительный узел.

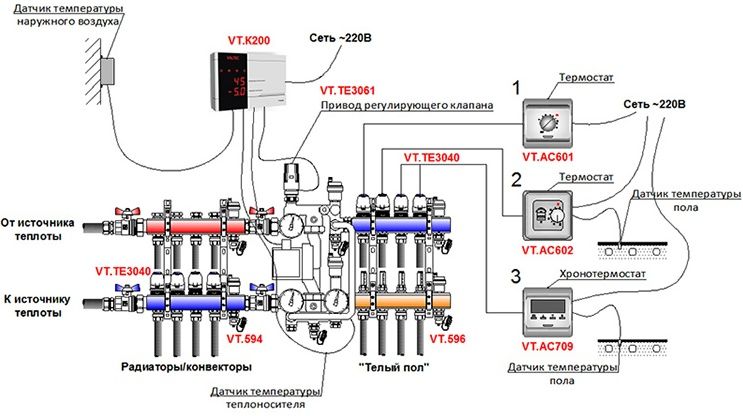

Насосно-смесительный узел для теплого полаНасосно-смесительный узел для теплого пола

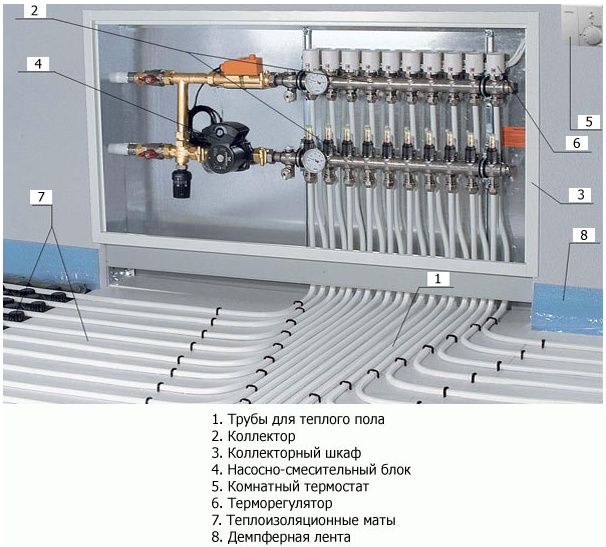

Насосно смесительный узел для теплого полаНасосно смесительный узел для теплого пола

Насосно-смесительный узел для теплого пола

В зимний сезон котлы подают воду в отопительную систему достаточно высокой температуры, порядка +70...+90ºС. Такая температура является оптимальной для радиаторной системы, но недопустима для системы обогрева теплый пол. Температурный режим водяного теплого пола допускает подачу теплоносителя температурой +25…+35ºС. Для решения этой задачи устанавливается смесительный узел. Назначение данного устройства заключается в снижении температуры воды поступающей от котла и удерживании ее в допустимых пределах. Горячая вода смешивается с теплоносителем, который потерял свое тепло, пока проходил по трубной разводке в полу. Узел оборудуется всеми необходимыми приборами, арматурой и вспомогательными элементами, которые обеспечивают регулирование температурных параметров в системе теплый пол в автоматическом режиме. Для решения этой задачи устанавливается смесительный узел.

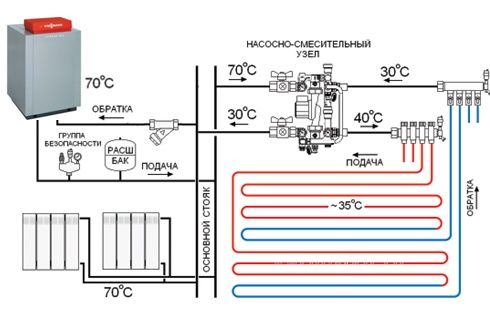

Узел смешивания для теплого полаУзел смешивания для теплого пола

Узел смешивания для теплого пола обладает такими достоинствами:

• Регулирует функционирование отопительного контура пола.

• Небольшой по габаритам узел не претендует на установку в отдельном месте и свободно размещается в коллекторном шкафу.

• Простая схема монтажа не требует специфических навыков. При наличии инструментов, узел может установить сам потребитель, не привлекая специалистов со стороны.

В соответствии с заданными параметрами, встроенный в смесительный узел насос (L = 180 мм) изменяет величину давления в трубопроводе, скорость циркуляции теплоносителя и, соответственно, количество тепла, выделяемой напольной системой. В случае превышения максимально допустимой температуры термостат-ограничитель моментально отключает циркуляционный насос.

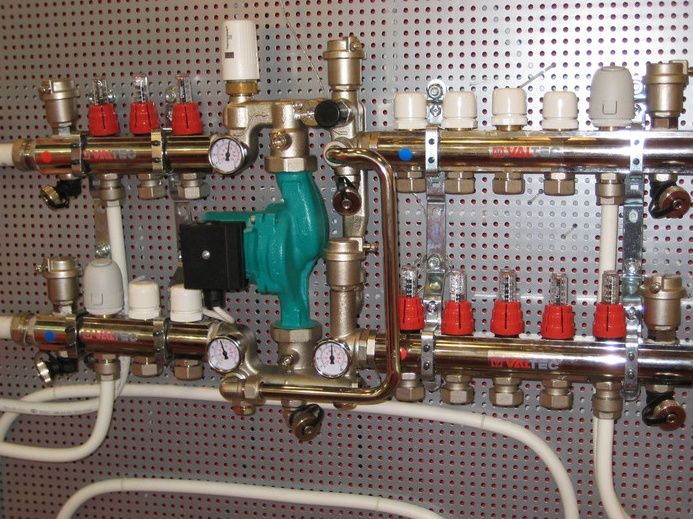

Смесительный узел для теплого пола valtec combimixСмесительный узел для теплого пола valtec combimix

Смесительный узел для теплого пола valtec combimix

В насосно-смесительном узле итальянского производства теплоноситель может наделяться температурой от 20ºС до 60 ºС. Установить такие параметры удается за счет подачи через двухходовой клапан большего или меньшего объема горячего теплоносителя. Смесительный узел с 2-х ходовым клапаном устанавливается в коллекторе водяного напольного обогрева помещений, площадь которых не превышает 200 кв.м. Окончательный показатель температуры корректируется термостатическим элементом с погружным датчиком, расположенном на выходе смесительного корпуса. Процентное соотношение подмеса и горячей воды задает балансировочный клапан. Встроенный байпас обеспечивает минимальный расход жидкого теплоносителя.

Смесительный узел обеспечивает безопасную и экономную эксплуатацию всей системы напольного отопления. Промышленность выпускает смесительные узлы разных модификаций, однако, специалисты рекомендуют при комплектации коллектора водяного пола подбирать все его составляющие элементы одной компании производителя.

Насосно смесительный узел для теплого пола видео
