Что представляет собой схема коллектора теплого пола

Может показаться странным, но работы по организации теплого водяного пола начинаются с устройства в стене ниши, которая необходима для установки распределительной системы отопления - коллектора. Его назначение заключается в циркуляции и регулировке параметров теплоносителя отопительного контура теплого пола. 1. Труба для теплого пола 2. Подающий и обратный коллекторы 3. Шкаф коллекторный встраиваемый 4. Циркуляционный насос 5. Терморегулятор теплого пола 6. Вентиля ручной регулировки контура теплого пола 7. Изоляционное укладочное полотно 8. Демпферная лента

Коллекторный блок

Упрощенная схема коллектора для теплого пола представляет собой две трубы (гребенки) - подающую и возвратную. Каждая из них выглядит как отрезок трубы, у которого на боковой поверхности имеется несколько входов. Каждый «вход» подключается к вентилю. С помощью фитинга один конец трубы отопления подключают к подающему коллектору, а другой - к возвратному. По такому принципу подключается трубная разводка отопления от каждой комнаты. На открытых, противоположных от подключения, торцах коллекторных труб размещают соединительный элемент. С одной стороны на нем устанавливают воздухоотводчик, а на другом -  кран для слива воды. Сливной кран используют в случае непредвиденного ремонта, а через воздухоотводящий элемент выпускают пузырьки воздуха, случайно попавшие вовнутрь трубопровода.

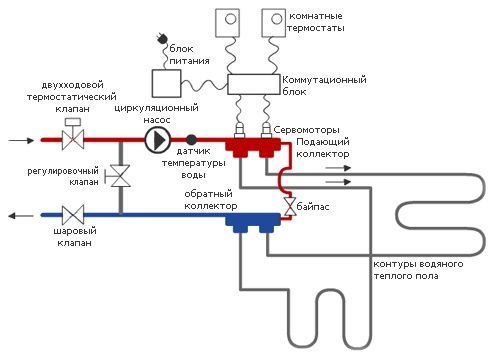

Схема коллектора теплого водяного пола

Трубы коллектора (гребенки) могут быть выполнены в виде соединенных по схеме ТТТ тройников. Количество тройников соответствует числу подключенных ветвей теплоносителя. Кроме гребенок в схему коллектора входят:

• Двух- или трехходовой смесительный кран
• Клапаны регулировки расхода теплоносителя - устанавливаются на подающем коллекторе
• Регулировочные клапаны (автоматические) с сервоприводом - устанавливаются на обратном коллекторе
• Циркуляционный насос с дренажным блоком - для обустройства теплых полов промышленность выпускает специальные модели насосов
• Система автоматического регулирования параметров теплоносителя

В коллекторном узле происходит смешение теплоносителя, подающего и обратного. Благодаря этой процедуре обеспечивается оптимальный (заданный) режим обогрева. Подача теплоносителя в отдельные контуры осуществляется с помощью смонтированной на гребенках арматуры. При нагреве отопительной системой пола до заданной температуры, автоматические клапана перекрывают доступ горячей воды в трубную разводку. Общую настройку (а при необходимости корректировку) расхода теплоносителя по веткам, осуществляют регулировкой расходомеров, которые также располагают на теле  гребенки.

Коллектор для теплого пола с насосом

Чтобы обеспечить движение теплоносителя по напольному трубопроводу, коллектор для теплого пола оборудуется насосом. Циркуляционный насос подключается к коллектору и сети электропитания. Исходя из заданных параметров системы, он самостоятельно может изменять режим обогрева в зависимости от сезона, дней недели или времени суток.

Повышение или понижение давления в трубопроводе осуществляется за счет увеличивая или уменьшая объем перекачиваемой воды. Процедуру переключение заданных параметров насос осуществляет в автоматическом режиме.  Небольшие по габаритам циркуляционные насосы работают бесшумно, показывают высокий КПД и потребляют достаточно мало электроэнергии. Кроме насоса гребенки комплектуются показательными и измерительными приборами - манометрами, термометрами, устройство от датчика нагрева пола и т.д.

Благодаря коллектору, напольная отопительная система выделяет тепло оптимальной температуры, что создает в помещение комфортную для пребывания людей атмосферу. Коллекторная система, в зависимости от площади комнаты,  обеспечивает экономию энергии на 30%...50%. С установкой коллектора трубы отопительной системы не подвергаются критическим тепловым нагрузкам, что продлевает термин их эксплуатации до 50 лет.
