Производим расчет мощности теплого пола самостоятельно

  1228    25.11.16

Выбирая в магазине нагревательные элементы теплого пола, потребителю необходимо учитывать, что мощность приобретенной модели обогрева должна обеспечивать в помещении температурный режим, благоприятный для проживающих в квартире/доме людей.

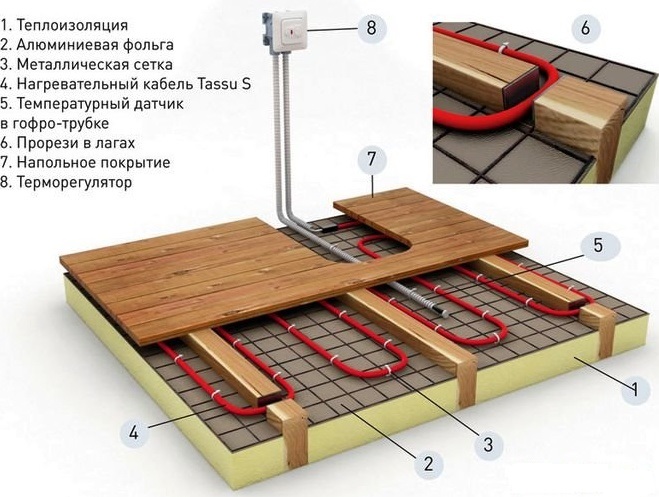

Расчет мощности теплого полаРасчет мощности теплого пола

теплый пол расчет мощноститеплый пол расчет мощности

Теплый пол потребляемая мощность

Количество мощности, потребляемой отопительным блоком, зависит от его назначения, то есть, служит данная конструкция пола главным источником обогрева жилого пространства или дополнительным. Когда пол представляет собой основную систему обогрева, то в процессе определения необходимой мощности нагревательных элементов учитываются все пункты потери тепла. Мощность инфракрасных элементов системы расходуется в основном на компенсацию, уходящего через перекрытие и стены тепла и на обогрев воздуха/предметов в помещении.

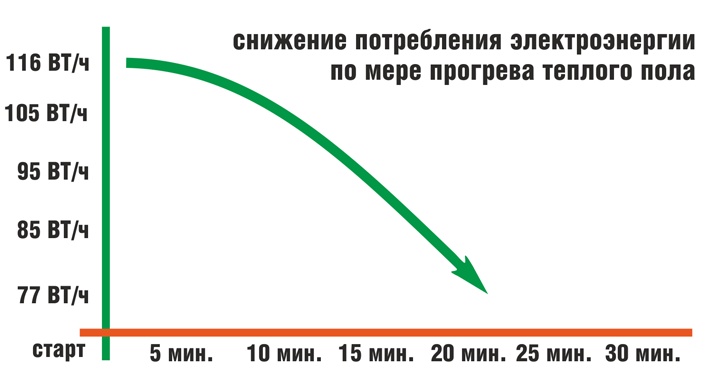

Теплый пол потребляемая мощностьТеплый пол потребляемая мощность

Теплый пол расчет мощности. Это просто!

Среднее значение потребляемой электроэнергии на 1 кв. м. является основополагающим фактором, который определяет формат обогрева ─ основной или дополнительный. Площадь активно обогреваемой поверхности должна составлять более половины площади помещения. Чаще всего потребители отводят ей 60-70 процентов. Если теплый пол представляет собой единственную систему подачи тепла в помещение, то в расчете удельная мощность термопленки принимается равной 150 Вт/м². В ситуации, когда пол с подогревом ─ это лишь дополнительный распространитель тепла, то значение удельной потребляемой мощности составляет 110 ─ 120 Вт/м². Термостат, включенный в сеть инфракрасного теплого пола, так регулирует работу электрических компонентов системы, что экономия электроэнергии достигает 35%. Соответственно, электрический теплоноситель использует лишь 65% плановой мощности. Используя эти данные, не составит труда подсчитать расход электроэнергии за 1 час в помещении, например, площадью 18 кв. м.

18 м² х 0,7 х (150 Вт/м² х 0,65) = 1229 Вт/час, где:

0,7 – коэффициент, определяющий площадь раскладки инфракрасного обогревателя от общей площади комнаты.

0,65 ─ коэффициент работы электрических элементов, при встроенном в систему отопления терморегуляторе.

Тариф за 1 кВт электроэнергии в Московской области равен 3, 58 р. Стоимость энергопотребления за 1 час составит:

1229 х 3,58/1000 = 4,40 р.,
а за 7 часов работы в сутки ─ 4,40 х 7 = 30,8 р.

Расчет водяного пола заключается в организации такого трубопровода с горячим теплоносителем, конструкция которого будет и компенсировать теплопотери помещения, и создавать в нем комфортную атмосферу. Рекомендуемая температура на плоскости чистого пола.

  Вид помещения
  (зоны обогрева)

  Максимальная температура
  поверхности пола ºС

  Жилые комнаты, кухня

  29

  Зона повышенного обогрева
  (50 см от контура наружных стен)

  35

  Зоны с повышенной влажностью
  (ванные комнаты, бассейны)

  33

  Финишное покрытие ─ паркет

  27

Имея в арсенале величину удельной тепловой нагрузки, т. е. теплопотери, активную площадь обогрева и нормативную температуру на лицевой поверхности пола собственник квартиры может приступать к расчету трубопровода водяного пола.

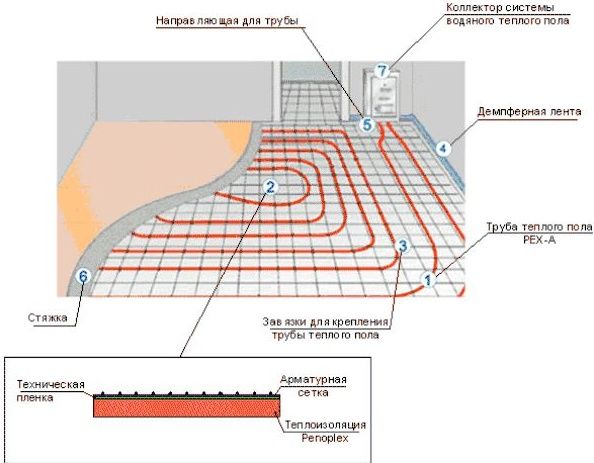

 Расчет мощности водяного теплого полаРасчет мощности водяного теплого пола

Теплый пол электрический потребляемая мощность

Помещения в коттедже или в квартире различаются по своему функциональному назначению, поэтому и требования, предъявляемые к параметрам отопления в них ─ неодинаковые. Например, удельная электрическая мощность нагревательного контура на застекленной лоджии всегда больше, чем в спальне.

Удельная мощность в помещениях:

  Вид помещения

  Мощность (Вт/м²)

  Жилая комната, кухня

  110 ─ 150

  Ванная комната

  140 ─ 150

  Застекленная лоджия

  140 ─ 180

Величины удельной мощности представлены в таблице с определенным запасом. Это поможет системе, работающей на 70%, создать резерв мощности 30%.

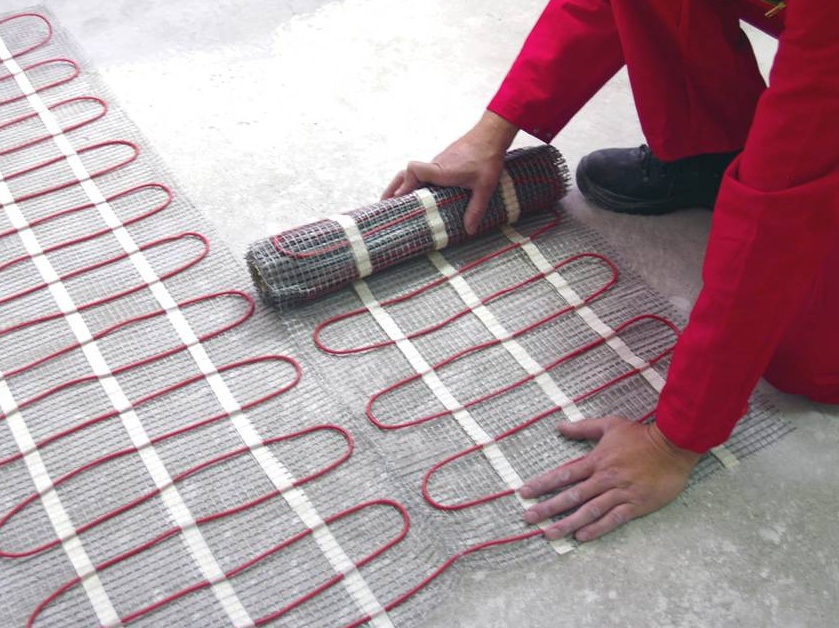

Теплый пол электрический потребляемая мощностьТеплый пол электрический потребляемая мощность

Мощность теплого пола на квадратный метр

Выбирая систему электрического теплого пола (производитель, материал), потребитель ориентируется на главный показатель – потребляемая мощность на 1 кв. м. нагревательного элемента. Для теплого пола, который является основным и единственным форматом отопления нормативная удельная мощность эквивалентна 150 ─ 180 Вт/м². Для пола, выполняющего функции дополнительного отопления, величина удельной мощности составляет 110 ─ 140 Вт/м².

Чтобы напольная отопительная система была долговечной и эффективно создавала в помещении атмосферу комфорта, советуем перед созданием теплого пола выполнить расчет потребляемой ним мощности.

Теплый пол видео.
