Устройство водяного теплого пола своими руками

  1 185    25.11.16

Идея реконструкции старой отопительной системы и устройство теплого пола своими руками посещает умы многих собственников квартир и частных домовладений. Традиционные радиаторы создают неравномерное поступление тепла в помещение, так как тепло аккумулируется возле небольших по площади отопительных приборов. Значительная часть его направляется вверх, что создает в нижней части комнаты не комфортную прохладу. Напольный обогрев помещения можно организовать под любой тип напольного покрытия: рулонный, плиточный или из отдельных панелей, паркета, ламината и т. д.

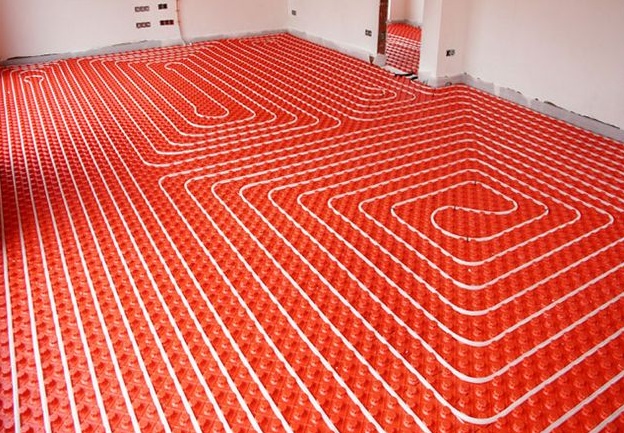

Устройство водяного теплого пола своими руками

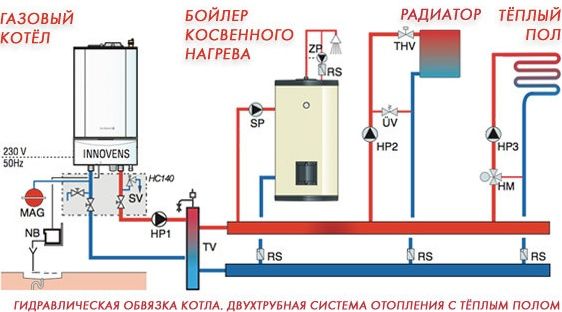

Устройство водяного теплого пола своими руками схема

Устройство теплого пола под плитку

Схемы устройства пола с подогревом под плитку различаются в зависимости от способа нагрева. Это могут быть с электрические нагревательные элементы (кабель, маты, инфракрасная пленка) и трубная разводка, где теплоносителем служит горячая вода. Для обеих систем теплоносителей нижние слои «пирога» теплого пола идентичны. Это ? первичный (черновой) пол в виде стяжки и укладываемый поверх стяжки слой теплоотражающего материала с фольгированной поверхностью. Далее, приступают к раскладке нагревательных элементов: инфракрасной пленки или труб из сшитого полипропилена, металлопластиковые и др. Следует учитывать, что площадь обогрева несколько меньше площади комнаты, так как нагревательные элементы не располагают под громоздкими предметами мебели и сантехническими приборами.

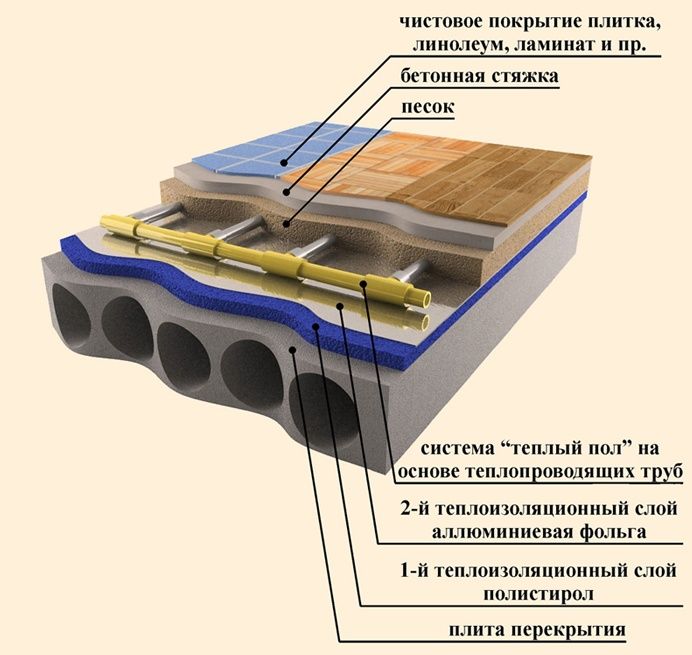

устройство водяного теплого пола под плитку

Затем нагревательные блоки заливают стяжкой, причем предварительно поверх инфракрасного нагревателя укладывают слой гидроизоляции в виде специальной полимерной пленки. На стяжке равномерно распределяют плиточный клей и укладывают керамическую плитку. Для организации напольного отопления в жилых комнатах потребители часто предпочитают устройство теплого пола под ламинат. Покрытие из этого материала может выполняться, как на стяжку, так и на настил из жестких листов: стекломагнезитовых или гипсоволоконных. Монтаж ламината выполняется не на чистую поверхность стяжки или лисов, а на аккуратно разложенный слой специальной подложки. Именно эта буферная прослойка будет защищать ламинатные панели от чрезмерного теплового воздействия. Практика показывает, что вариант теплых полов под ламинат ? это практично, безопасно и целесообразно, как, впрочем, и устройство водяного пола под любое покрытие.

Устройство теплого пола под ламинат

Устройство водяного теплого пола своими руками

Прежде чем самостоятельно приступить к закладке водяного пола, следует определить: какой способ устройства отопительной системы будет оптимальным для данного помещения. В практике существует 3 схемы укладки водяного пола:

• Бетонная. Организация водяного пола осуществляется с помощью стяжки ? бетонной или цементно-песчаной.

• Настильная. Укладку труб водяного теплоносителя предполагается выполнять на специальные модульные листы. Поверх труб размещают прокладку из вспененного полиэтилена или влагопоглощающего картона. Напольное покрытие укладывают на алюминиевые пластины.

• Деревянная. Когда трубопровод укладывается между лагами на теплоизоляционный слой чернового пола.

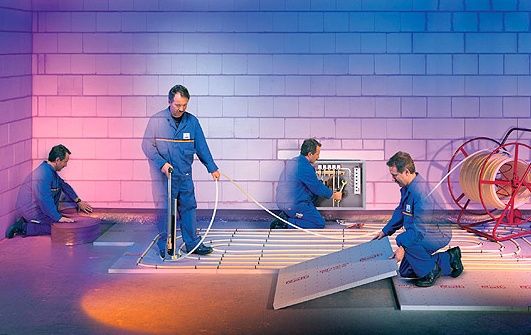

Устройство теплого пола своими руками

Керамическая плитка прекрасно сочетается с тенденцией теплых полов. Устройство водяного теплого пола под плитку позволит создать эффективную систему отопления с термином эксплуатации до 40 лет. Нижний слой теплого пола представляет собой теплоизоляционный слой, уложенный на подготовленное основание (черновой пол). На него рекомендуется укладывать тонкую прослойку фольгированной термоизоляции, которая будет отражать тепловые потоки, направляя их вверх. На уложенной поверх теплоотражателя арматурной сетке, выполняется разводка труб ?16 мм… ?24. По площади обогрева, которая несколько меньше площади помещения, трубы укладываются в виде змейки, либо по спирали. Закрепленные к сетке трубы заливаются ц/п раствором, с обязательным выравнивание стяжки по маякам. Раствор должен плотно обволакивать трубы, а его высота над ними должна составлять min 45 мм. Убедившись, что стяжка полностью высохла, выполняют укладку плитки на равномерный слой плиточного клея.

Преимущества теплого пола очевидны ? равномерное прогревание пола и помещения, несложный монтаж и простота в обслуживании, долговечность отопительной системы и напольного покрытия, экономной расход энергии на работу системы и как следствие, снижение финансовых затрат на обогрев жилья.

Устройство теплого водяного пола видео

(голосов:0)
Интересные статьи
Технология укладки электрического и водяного теплого пола
Изначально, система теплый пол использовалась потребителями, как дополнительный...
 25.11.16
Насосно-смесительный узел для теплого пола valtec combimix: правильный выбор
После укладки труб водяного теплого пола приступают к устройству шкафа и монтажа...
 05.04.14
Комментарии
Дата: 25 ноября 2016 16:54 | Автор: Иван
Несколько лет назад достался мне в наследство от деда с бабулей дом в деревне. Место хорошее, живописное, а вот дом требовал капитальных вмешательств и расширения, т.к. сан узла не было (уличный туалет и душ прям на пол). Систему отопления тоже было принято решение поменять. Площадь дома была не большая (54 кв.м.) плюс пристройка ванна + туалет + прихожая еще 20 кв.м. установил котел и возник вопрос "Чем отапливать, радиаторы или теплый пол". Выбрал комбинированную систему. В доме все смонтировал за день, а вот в пристройке пришлось потрудиться. В сан узле залит был черновой бетонный пол, а в прихожей лежали лаги под деревянные полы. Начнем с сан узла. Сначала на пол уложил теплоизоляцию фольгированную, по ней уложил змейкой бесшовную металлопластиковую трубу диаметр 16 мм ,сверху 4 см пескобетонной стяжки под маяк и кафельная плитка. В пристройке был запланирован в качестве напольного покрытия ламинат, поэтому к лагам с низу была прикреплена фанера 6 мм, между лагами бала так же уложена змейкой металлопластиковая труба, как и в случае с сан узлом расстояние между тубами 15 см меньше не получилось завернуть трубу. Чтобы тепло распределялось равномерно уложил поверх трубы плиты мин ваты. Далее фанера 18 мм подложка под ламинат и сам ламинат. Живу в этом доме постоянно второй год. Все кто в гости приезжает удивляются такому теплому полу если учесть что до земли всего 20 см. Вот как.
