Труба для теплого пола: как выбрать и рассчитать длину

  1 011    27.11.16 - 26.11.2017
Для многих из нас вопрос о полноценном отоплении загородного дома или коттеджа является животрепещущим и актуальным, и многие уже сделали свой выбор в пользу системы отопления в полу. Концепция данного типа отопления заключается в устройстве трубопроводной сети между поверхностью основания пола и его покрытием.
Расчёт трубы для тёплого пола Расчёт трубы для тёплого пола

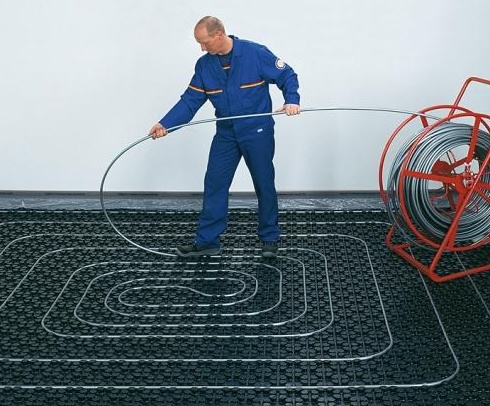

Итак с типом отопления мы определились, теперь переходим к расчетам. Расчёт трубы для тёплого пола начинается с выбора схемы раскладки труб в полу. Наибольшее распространение получили два типа водяного контура. Это - змейка (иногда фигурирует, как «зебра») и ракушка (улитка, спираль).

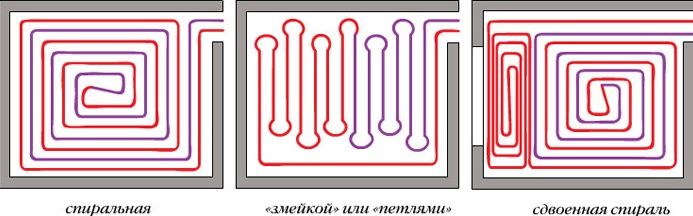

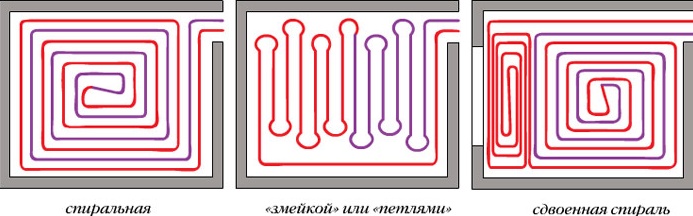

Труба для теплого пола: 3 типа водяного контура Труба для теплого пола: 3 типа водяного контура

Труба для тёплого пола Рехау - удачное решение для контура отопления

Инженерная система на основе экологичных труб из сшитого полиэтилена явно превосходит по своим характеристикам аналогичные системы их других полимерных материалов:

  • Коррозионная устойчивость. На поверхности труб не возникают очаги коррозии, а внутри не образуются сгустки накипи и солей
  • Устойчивость к образованию трещин от высоких температур, давления и абразивному износу
  • Низкий коэффициент звукопроводимости. Распространение звука происходит не так быстро, как у металлических трубопроводов
  • Обладают памятью заданной формы. Этот параметр важен при развальцовке труб и установки фитингов при монтаже системы
  • Простое соединение в стыках. Метод холодной запрессовки позволяет легко и быстро выполнить неразъемное соединение
  • В горизонтальном направлении труба - 16 мм прогревает пол на 15 см в обе стороны от себя. Исходя из этого и учитывая радиус изгиба трубы, потребитель может определить диаметр трубы, идеально подходящего для его контура. Чаще всего это трубы d20 - d25 мм
Труба для теплого пола рехау Труба для теплого пола рехау

Длина трубы для теплого пола. Как не ошибиться в расчетах

Как правило, самостоятельный расчет общей длины трубопровода системы отопления выполняется графическим способом. Расчет будет более точным, если его выполнять на «миллиметровой» бумаге. На листе бумаги следует начертить план дома (помещения) с дверными и оконными проемами в масштабе 1:50 (1:25). Начинают проводить первую линию раскладки труб от стояка и проводят трубу вдоль стены с оконными проемами. Это делается для того, чтобы максимально горячий теплоноситель в первую очередь нагревал более холодные массы воздуха. Промежуток между стеной и первой линией трубопровода должно составлять 20-25 см. Не прокладываются трубы отопления и в зонах, где намечается установка камина или встроенных шкафов. Шаг укладки труб чаще всего принимается 25 см. Далее следует максимально точно замерить все линии трубной разводки и просуммировать полученные размеры. После умножения итогового числа на масштабный коэффициент, в данном случае на 50, и добавив 2 м трубы на подсоединение к стояку, исполнитель расчета получает фактическую длину трубы контура отопления. При ее общей длине более 70 м, трубопровод системы следует разделить на 2 контура.

Длина трубы для теплого пола Длина трубы для теплого пола

Труба рехау для теплого пола – выбор, ориентированный на качество

Гибкость и прочность - параметры, характерные для полимерной трубы. Благодаря этим качествам, выполнение отопительной сети происходит без образования заломов и проникновения воздуха в систему. Трубы немецкого производителя, концерна Rehau надежны в работе и 30 лет готовы добросовестно выполнять, возложенную на них задачу.

Также востребована для устройства напольного отопления полимерная труба для теплого пола валтек Valtec (Италия). Труба характеризуется повышенной прочностью, безупречной работой при высоких температурах и бюджетной ценой. Количество соединений при монтаже сводиться к минимуму, что, соответственно, снижает вероятность протечек и деформацию пола.

Труба для теплого пола валтек Труба для теплого пола валтек

Труба для теплого пола - какая лучше

Следует заметить, что получить максимальный тепловой эффект от напольной отопительной системы можно лишь при условии качественного утепления квартиры, дома. И конструктивно, и технологически отопительная система, заложенная в конструкцию пола, прекрасно сочетается практически со всеми покрытиями пола. А вот долговечность и эффективность напольной системы обогрева не столько зависят от материала труб, сколько от грамотного расчета и точного, качественного воплощения проекта в жизнь.

Монтаж полипропиленовых труб
