Терморегулятор для теплого пола: как правильно установить

Объективный взгляд на эксплуатацию теплого пола, уровень создаваемого комфорта и на расходы, связанные с энергопотреблением не оставляет сомнений, что отопительную систему необходимо оборудовать термостатом - устройством регулирующим подачу тепла.
Установка терморегулятора теплого пола фото Установка терморегулятора теплого пола фото

Установка терморегулятора теплого пола

Без подключения в напольную отопительную систему прибора, регулирующего подачу тепла, она будет функционировать в непрерывном режиме. Напольное покрытие может нагреться до 38 град. С, что создает в помещении далекую от комфорта атмосферу, к тому же, экономически затратную. Следует  также принимать во внимание инертность системы отопления. При отключении отопительного контура на ночь и включении утром и кабельная, и водяная система просто физически не успеют нагреть пол даже к приходу первоклашек из школы.  Поэтому, чтобы исключить появление такого дискомфорта в доме - стоит приобрести и установить в отопительную систему теплого пола термостат. Монтаж терморегулятора теплого пола осуществляют на стене, на свободной от мебели зоне и на высоте 1,2 - 1,5 м. Лишь для термостатов, в которых установлен датчик температуры воздуха,  рекомендуемая высота от пола составляет 30 см. По технологии монтажа термостаты разделяются на накладные и встроенные (скрытые).

Монтаж терморегулятора теплого пола фото Монтаж терморегулятора теплого пола фото

Неисправности терморегулятора теплого пола

Сбой в работе терморегулятора может произойти в результате неисправности в самом приборе или неисправности датчика температуры. Если при включенном питании напряжение на греющие элементы не подается, то следует диагностировать терморегулятор. Найти причину поломки, выполнить ремонт деталей терморегулятора или его замену может только квалифицированный электрик или специалист по организации теплых полов. Если из строя вышел термодатчик, то отопительный контур будет работать, но при достижении заданной температуры не отключится, что приведет к повышенному расходу электроэнергии. Датчик ремонту не подлежит, его просто следует заменить на новый.

Неисправности терморегулятора теплого пола Неисправности терморегулятора теплого пола

Терморегуляторы для теплого пола легранд - тандем эстетики и качества

Комнатный терморегулятор Легранд завоевал популярность у потребителей своим лаконичным дизайном, надежной функциональностью и приемной ценой. Цвет лицевой панели - белый, титан, слоновой кости.   Конструктивно  термостат изготовлен для скрытого  типа монтажа. Датчик температуры теплого пола и кабель L= 3 м (4 м) поставляется в комплекте с прибором. Термостат самостоятельно осуществляет включение и отключение нагревающего элемента при нагревании контура до нужной температуры. Терморегулятор для теплого пола Legrand (Германия) относится к группе приборов  механического типа.

Терморегуляторы для теплого пола легранд Терморегуляторы для теплого пола легранд

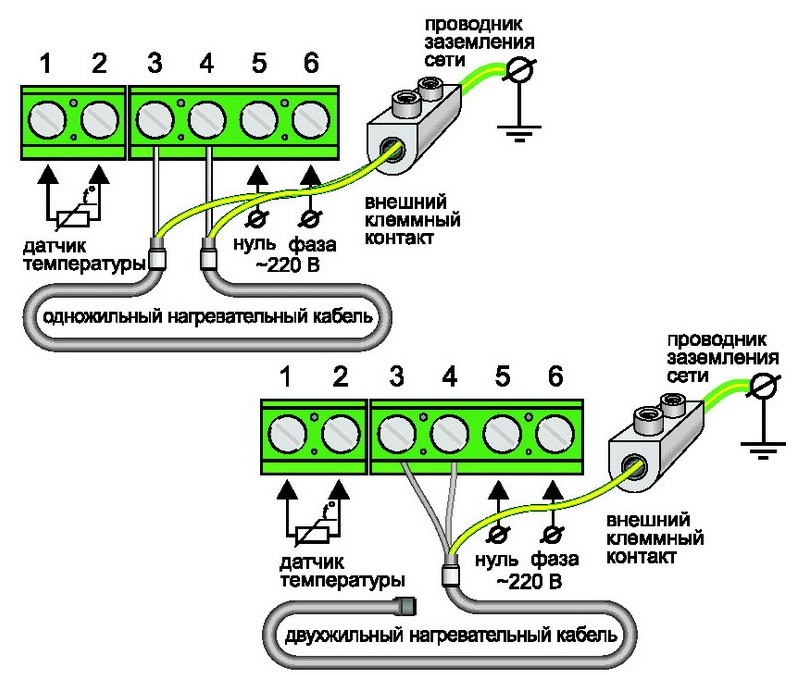

Терморегулятор для теплого пола схема подключения

За редким исключением, подключение к сети нагревательных элементов теплого пола осуществляется через терморегулятор. Большинство компаний-производителей наносят изображение схемы подключения терморегулятора на тыльную поверхность корпуса аппарата. Подключая прибор по этой схеме, потребитель будет уверен в том, что подсоединение выполнено правильно и система теплый пол будет функционировать бесперебойно.

Терморегулятор для теплого пола схема подключения Терморегулятор для теплого пола схема подключения

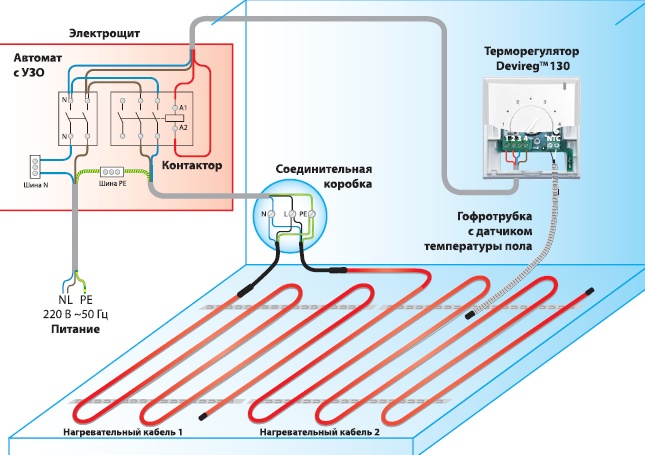

Схема подключения терморегулятора для теплого пола к электросети

Подключение терморегулятора к электросети может осуществляться отдельно от остальных бытовых приборов с использованием электрощитка, а может выполняться напрямую, то есть просто включаться в  бытовую розетку.  При отдельном подсоединении, для включения/выключения терморегулятора и для защиты от скачков напряжения в сети предусматривается установка автоматического выключателя. При подключении термостата в розетку, важно учитывать и мощность остальных приборов, которые подключаются к этой розетке.

Схема подключения терморегулятора для теплого пола Схема подключения терморегулятора для теплого пола

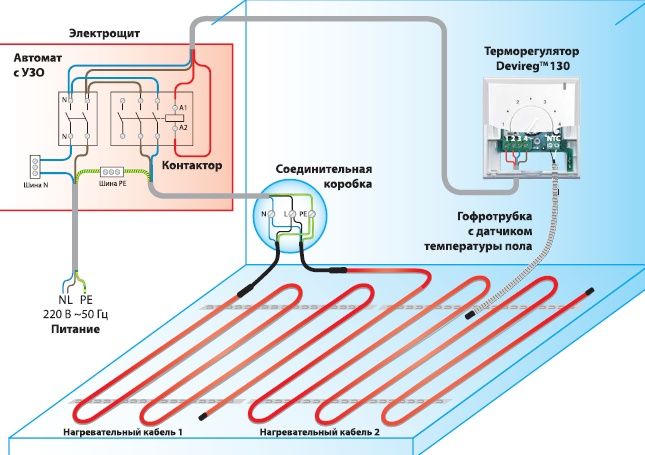

Схема подключения теплого пола к терморегулятору

Подключение теплого пола к термостату осуществляется посредством термодатчика. Датчик температуры должен находиться под греющей инфракрасной лентой или между линиями нагревательного кабеля. Сам датчик помещается в гофрированную трубу из ПВХ, диаметром16 мм. В месте перехода пол - стена радиус изгиба трубки должен быть как можно больше, чтобы кабель датчика не был зажат и располагался в трубе свободно. Необходимо исключить попадание влаги в трубочку, поэтому ее торец следует заглушить. Правильная укладка датчика обеспечивает легкий монтаж и, при необходимости, комфортное извлечение датчика.

Схема подключения теплого пола к терморегулятору Схема подключения теплого пола к терморегулятору

Терморегулятор для теплого пола какой выбрать решает потребитель

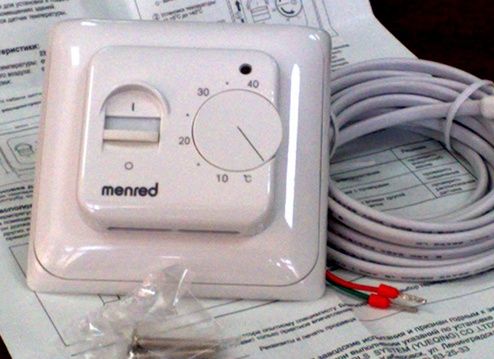

Промышленность выпускает терморегуляторы трех типов:  ручные (механические), электронные и программируемые. Стоимость терморегулятора с ручным управлением невысокая, а управление несложное. Вращая встроенный элемент, имитирующий колесико, потребитель устанавливает цифровое значение  желаемой температуры пола.

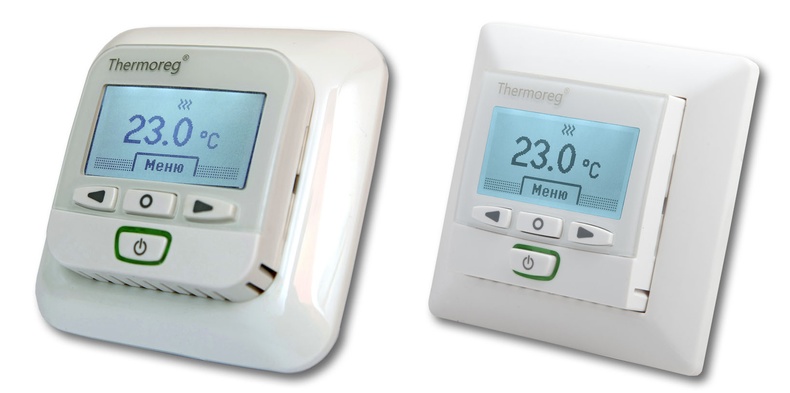

Внешняя отличительная черта электронных терморегуляторов - наличие ж/к дисплея. Управление прибором осуществляется с помощью кнопок, размещенных на лицевой панели. Эти приборы обладают высоким уровнем точности корректировки процесса обогрева, но более зависимы от качественных параметров поставляемой электроэнергии.

Терморегуляторы с программным управлением «руководят» работой отопительной системой в автономном режиме. Потребитель может заложить в прибор совокупность всех желаемых параметров режима работы системы - количество часов работы в течение суток, время суток, и, даже дни недели.

Терморегулятор для теплого пола какой выбратьу Терморегулятор для теплого пола какой выбрать

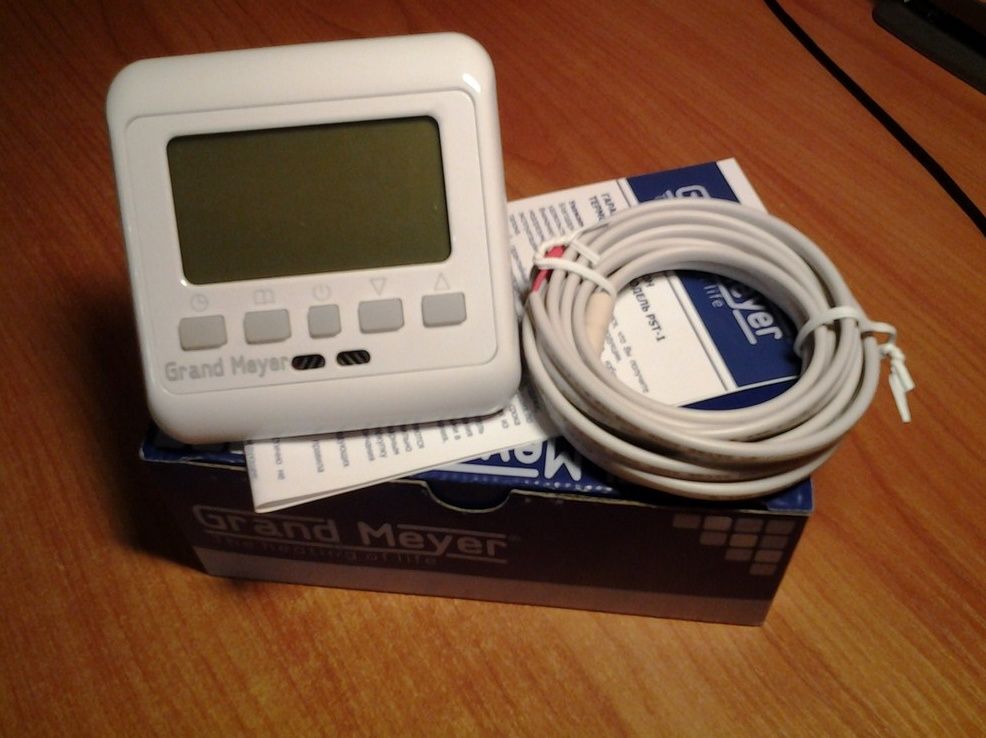

Терморегулятор для теплого пола как выбрать, чтобы не ошибиться

Подбирая модель терморегулятора надо исходить из того, что надежный терморегулятор должен не только включать и выключать контур подогрева пола, но и обладать мощностью на 15%  превышающую мощность системы и обеспечивать поддержание заданной температуры на поверхности пола. Не рекомендуется приобретать для теплого пола терморегулятор с датчиками, показывающими температуру воздуха в комнате, так как показатели искажаются внешними факторами: теплыми или холодными струями воздуха от бытовых приборов или банальными сквозняками.

Терморегулятор для теплого пола как выбрать Терморегулятор для теплого пола как выбрать

Как подключить теплый пол к терморегулятору схема

Схему подключения теплого пола к терморегулятору производитель размещает: на корпусе терморегулятора, на упаковке, или  в приложенной к модели инструкции. Датчик, помещенный в пластиковую гофрированную трубку, заводят между кабельными нитями или под инфракрасной пленкой обогрева. В терморегуляторе провода от датчика подсоединяются к двум контактам с маркировкой в виде литеры С. Затем подключаются провода системы обогрева пола к терморегулятору. Присоединяют нулевой, фазный провода и «землю» к соответствующим контактам терморегулятора с маркировкой N, L, PE.

Бытовые термостаты - это удобное решение грамотной и безопасной эксплуатации отопительной системы теплый пол, которое отличается простотой монтажа, длительным сроком службы и экономией расходов на энергоносители.

Терморегулятор для теплого пола схема подключения видео
