Что следует знать про инфракрасный теплый пол

view  18 137   published 26.11.13 - 14.10.2018
С развитием концепции энергосбережения, как никогда актуально звучит тема сохранения тепла в здании и помещении. Среди систем обогрева, вмонтированных в пол, именно инфракрасный теплый пол признан наиболее эффективной системой отопления. Принцип действия инфракрасных обогревателей основывается на использовании излучения инфракрасных волн, которые возникают при увеличении температуры нагревающего элемента. Соприкасаясь с поверхностями разных предметов, инфракрасный спектр волн нагревает их и тепло распределяется по всей площади равномерно.

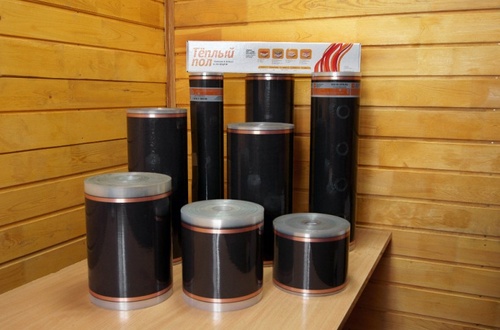

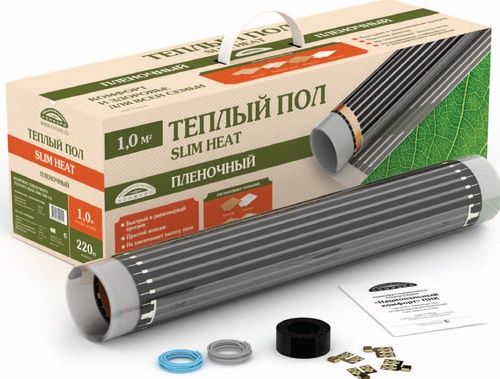

Инфракрасный теплый пол современная и надежная система отопленияИнфракрасный теплый пол современная и надежная система отопления

Достоинства инфракрасного теплого пола

Теплый пол инфракрасный пленочный - это универсальность и надежность, практичность и долговечность, польза для здоровья и доступная стоимость. Используя пленочный обогреватель можно создавать локальные источники тепла, любой по конфигурации и площади, например, на лоджии, эркере, лестнице. При низкой температуре нагревающей поверхности инфракрасная пленка для теплого пола обладает высоким прогревающим эффектом. Благодаря этому прогревание происходит равномерно не только в одной комнате, но и во всей квартире (доме).

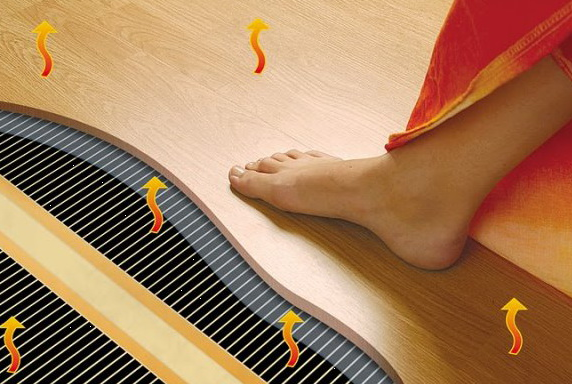

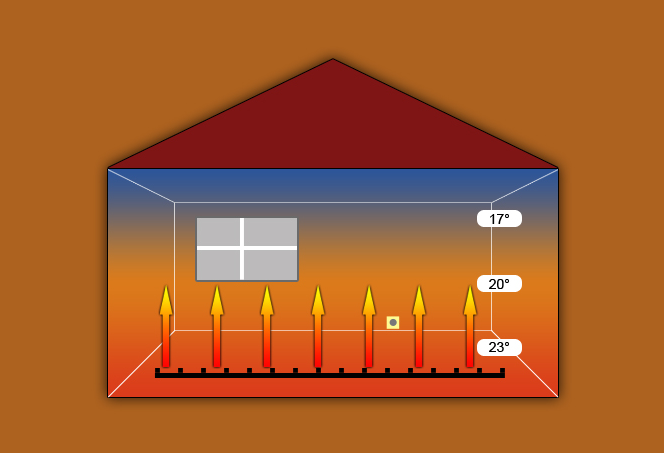

Инфракрасный теплый пол нагревает предметы в помещенииИнфракрасный теплый пол нагревает предметы в помещении

Инфракрасный теплый пол - технические характеристики

Инфракрасная пленка выпускается в двух форматах: в рулонах и готовыми полосами определенной длины, причем каждая полоса уже имеет вывод проводов, готовых к подключению. Инфракрасный теплый пол характеристики:

  • Источник питания - обычная квартирная (домовая) электросеть напряжением 220 В, некоторые модели стабильно работают даже при понижении напряжения до 190 В
  • Потребляемая мощность на 1м2 - от 130 до 240 Вт
  • Толщина пленки - 0,3-0,47 мм, ширина - 0,5 и 0.8 м (1,0 м)
  • Нагревательный элемент - графит
  • Максимальная температура нагрева пленки - 45град.С (у некоторых моделей - 60град.С)
  • КПД = 98%

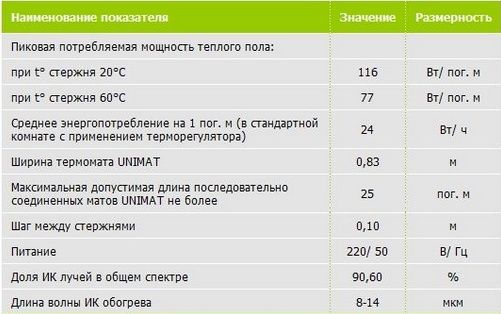

Технические характеристика инфракрасного теплого полаТехнические характеристика инфракрасного теплого пола

Устройство нагревающего элемента

Пленочный теплый пол состоит из двух слоев полимерной пленки, между которыми включены полосы из углеродного материала. Полимерный материал обеспечивает водонепроницаемость, механическую прочность и безопасность при локальном перегреве. Полосы шириной 1,5 см подсоединяются параллельно к медно - серебряным шинам, которые и проводят электрический ток. При такой схеме подсоединения полосы нагреваются независимо друг от друга и в случае возникновения неполадок в одной из полос, все остальные полосы системы продолжают работать. В случае сбоя в одном сегменте для ликвидации неисправности придется вскрывать пол только на данном участке, и не надо демонтировать напольное покрытие во всей комнате. При реконструкции пола или его участка инфракрасную пленку можно демонтировать, перенести и установить на новом месте.

Схема устройства инфракрасного теплого полаСхема устройства инфракрасного теплого пола

Монтаж инфракрасного теплого пола

Укладывать инфракрасный пленочный пол следует на ровную поверхность, без вздутий, выбоин и неровностей в такой последовательности:

  • На поверхность базового пола (бетонная/цементная стяжка) влажностью 2% укладывается пленка - полиэтиленовую пленку (пароизоляцию) толщиной от 100 микрон раскладывают с нахлестом 15-20 см
  • Поверх пленочного полиэтилена размещают теплоизолятор
  • На теплоизоляционный материал укладывается теплоотражающая фольга (пенофол, изолон), полосы из фольги укладываются встык и надежно фиксируются фольгированным скотчем
  • Поверх фольги укладывается инфракрасный теплый пол, монтаж пленки выполняется без пересечений и нахлестов
  • Накрывают инфракрасную систему защитной пленкой (гидроизоляция)
  • Для контроля температуры в структуру пола устанавливается температурный датчик, который в свою очередь, подключается к терморегулятору
  • Далее производится укладка напольного покрытия

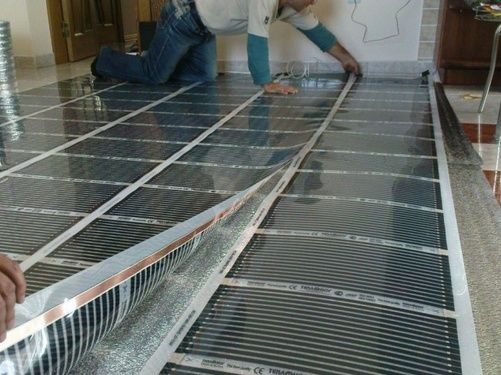

Монтаж инфракрасного теплого пола производится на ровную поверхность полаМонтаж инфракрасного теплого пола производится на ровную поверхность пола

Напольные покрытия для теплого пола

Инфракрасный пол без колебания можно укладывать под любой вид покрытия: ламинат и паркет, керамическую плитку, ковролин и линолеум. И если другие электрические системы отопления нельзя монтировать, например, под деревянный пол из-за угрозы воспламенения, то инфракрасные теплые полы электрические в этом плане абсолютно безопасны, ведь они нагреваются лишь до 45град.С, и возгорание не произойдет. Для всех видов финишного покрытия структура нижних слоев теплого пола (снизу – вверх) одинакова: слой теплоизоляции, уложенный на основание пола, теплоотражающая фольга и пленочный инфракрасный обогреватель.

Укладка инфракрасного теплого полаУкладка инфракрасного теплого пола

Инфракрасный теплый пол под линолеум

Так как линолеум является мягким по структуре материалом, то его укладку выполняют на жесткий слой. Пленочный обогреватель накрывают защитной пленкой. Следующий шаг - монтаж жестких плит. Это могут быть гипсоволоконные, стекломагнезитовые плиты, листы фанеры или водостойкие листы ДВП. Затем на листы укладывается линолеум. Для обеспечения шумоизоляции от звуков при хождении людей или передвигаемых предметов, под линолеум выстилается специальная подложка.

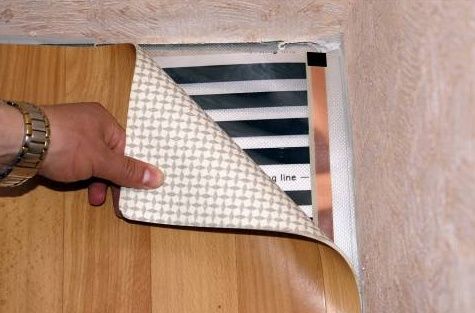

В качестве напольного покрытия для инфракрасного теплого пола можно использовать линолеумВ качестве напольного покрытия для инфракрасного теплого пола можно использовать линолеум

Инфракрасная пленка под ламинат

Ламинированные панели достаточно чувствительны и к повышенной влажности, и перепадам температур. С учетом этих факторов, для обогрева помещения использовать инфракрасный пол под ламинат, будет наиболее приемлемым вариантом устройства теплого пола. Поверх инфракрасного обогревателя накладывается защитная пленка, которая тщательно закрепляется. Затем уже выполняется монтаж напольного покрытия. Причем панели могут укладываться как непосредственно на защитную пленку, так и на подложку под ламинат.

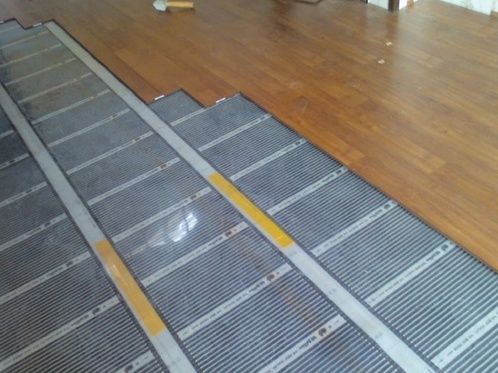

Ламинат так же отлично подойдет для теплого инфракрасного полаЛаминат так же отлично подойдет для теплого инфракрасного пола

Инфракрасный теплый пол под плитку

Важным фактом при устройстве инфракрасного пола под плитку является плохая адгезия (сцепление) плиточного клея с поверхностью нагревательных элементов. Есть два способа качественно уложить инфракрасный теплый пол под плитку:

  • Использование жесткого листа
  • Устройство стяжки (мокрый монтаж)

Первый способ: использование жесткого листа

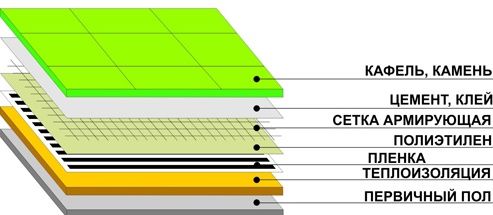

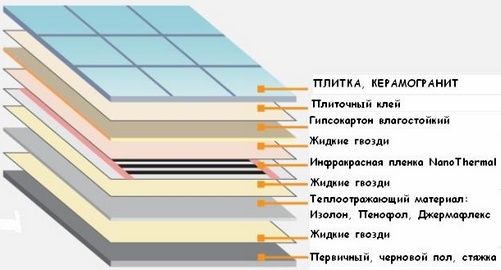

Принцип укладки плитки на инфракрасный теплый полПринцип укладки плитки на инфракрасный теплый пол
Устройство теплого пола предусматривает использование СМЛ-Премиум (стекломагнезитового листа) или ГВЛ (гипсоволоконного листа). На подготовленную стяжку укладывается слой теплоотражающего материала. Затем на него аккуратно раскладывается термопленка. Накрывается инфракрасный излучатель тепла полиэтиленовой пленкой, которая выполняет функции гидробарьера. Уложенные поверх гидроизоляционной пленки листы ГВЛ или СМЛ служат защитой от механических воздействий и придают конструкции теплого пола определенную жесткость. Поверхность листов промазывают плиточным клеем и укладывают плитку – керамическую, из мрамора или керамогранита.

Второй способ: устройство стяжки (мокрый монтаж)

Укладка инфракрасного теплого пола под плитку фотоУкладка инфракрасного теплого пола под плитку фото

Второй способ подходит под определение «мокрый» монтаж. Он отличается от первого способа тем, что вместо жестких листов накладывается неметаллическая (полимерная) армирующая сетка.

Пленочные нагревательные элементы накрываются полиэтиленовой (гидроизоляционной) пленкой, а стыки заклеиваются скотчем. Затем, в качестве армирующего слоя, по всей поверхности теплого пола раскладывается неметаллическая (пластиковая) сетка. На следующем этапе выполняется цементно-песчанная стяжка толщиной 3-5 см, в которую устанавливается температурный датчик. После полного высыхания на стяжку наносится плиточный клей и укладывается плитка.

Укладка теплого пола под плитку видео
И при первом, и при втором способе устройства теплого пола:
  • В качестве теплоотражающего материала используется подложка с низким коэффициентом усадки, например, изолон или техническая пробка толщ. 2-3 мм
  • Защитный слой (листы/стяжку) следует прикрепить дюбелями к первичной стяжке, не нарушая целостности отопительных полос
  • На защитные листы/стяжку следует нанести состав «бетоноконтакт», который при застывании образует шероховатую поверхность, что обеспечивает отличное сцепление плитки с основанием

Купить инфракрасный теплый пол

Инфракрасные полы, как отопительную систему, можно купить как в стационарном специализированном магазине, так и заказать на сайте компании, которая занимается реализацией систем инфракрасного теплого пола. Как правило, такие компании оказывают услуги не только по комплектации и доставке системы отопления, но и по ее монтажу (устройству). И если уже принято решение: инфракрасный пленочный теплый пол купить, то можно пригласить и специалистов компании. В этом случае заказчик не только сэкономит время монтажных работ и ремонта в целом, но и получит гарантию на произведенные работы.

Покупка инфракрасного теплого пола отличное решение обогрева домаПокупка инфракрасного теплого пола отличное решение обогрева дома

Инфракрасный теплый пол цена

У такой системы обогрева как теплый пол инфракрасный пленочный, цена зависит от бренда/марки компании изготовителя. Пленочный инфракрасный пол отечественных производителей будет стоить несколько дешевле, чем продукция зарубежных компаний. Кроме того, у отопительной системы пленочный теплый пол цена формируется с учетом геометрических параметров пленки - толщины и ширины. Многие дилеры компаний изготовителей формируют скидки на цену в зависимости от количества приобретенного пленочного нагревателя. Например, покупка 20 кв.м инфракрасной пленки обойдется покупателю на 10% дешевле, чем покупка 10 кв.м пленки (за 1 кв.м). Инфракрасная пленка для пола шириной 50 см и мощностью нагрева 220 Вт/м2 стоит примерно 650-800 рублей за 1 кв.м. Невысокая стоимость инфракрасного теплого пола позволяет использовать его как в качестве дополнительного обогрева, так и в формате основного источника тепла в помещении.

Стоимость инфракрасного теплого пола примерно от 600 до 800 рублей за кв.м.Стоимость инфракрасного теплого пола примерно от 600 до 800 рублей за кв.м.

Важный аспект теплого пола - экономичность

Планируя установить систему теплый пол, человек не только выбирает недорогие компоненты и материалы, но и просчитывает будущую экономию. И если уже принято решение: инфракрасный пленочный теплый пол купить, то приобретаться инфракрасное полотно будет под замеры покупателя, без переплаты за лишние метры. Инфракрасные нагревательные элементы и по своей структуре, и по размещению на плоскости пола обеспечивают более высокую теплоотдачу, чем, например, кабельная система обогрева. Поэтому пленочный инфракрасный теплый пол способствует снижению расходов и при покупке, и в течение всех последующих лет эксплуатации. Использование инфракрасного теплого пола - это реальная возможность сократить потребление электроэнергии (на отопление) на 25-30% и в киловаттах, и в денежном эквиваленте.

Инфракрасный теплый пол видео
