Установка запорной арматуры: основные моменты

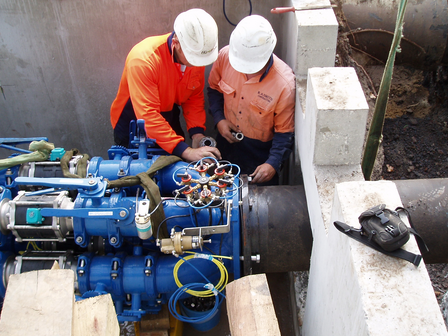

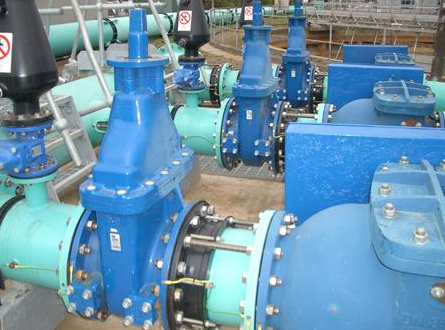

Одним из ключевых и, пожалуй, самых ответственных моментов на этапе строительства инженерных сетей и коммуникаций является монтаж запорной арматуры. Он состоит из целого ряда технологических процессов, которые должны не только проходить в строго определенном порядке, но и являются обязательными. Только при соблюдении всех условий можно добиться самого высокого качества сборочного процесса, бесперебойной и долговечной эксплуатации. Запорная арматура фото Запорная арматура фото

Остановимся на основных моментах, которые касаются такого процесса, как установка запорной арматуры:

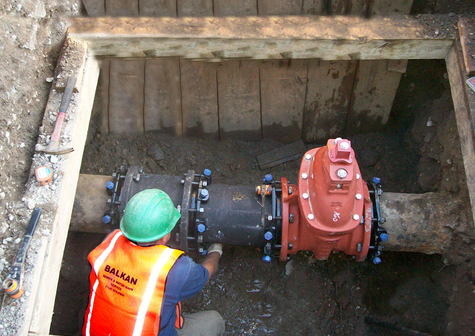

1. Чистка трубопровода. В первую очередь следует избавиться от всех посторонних предметов, которые могли попасть в трубопровод во время его транспортировки, либо хранения. Выполняют вручную ершиком или при помощи потоков воздуха, воды или пара. Проводят такую очистку периодически в процессе работ, поскольку окалина от сварки может привести к нарушению герметичности трубы. Чистка трудопровода запорной арматуры
2. Проверяют фланцы для того, чтобы убедится в том, что на их поверхности отсутствуют такие дефекты, как царапины, выемки и т.д. Фланец не должен иметь изгибов и быть совершенно ровным.

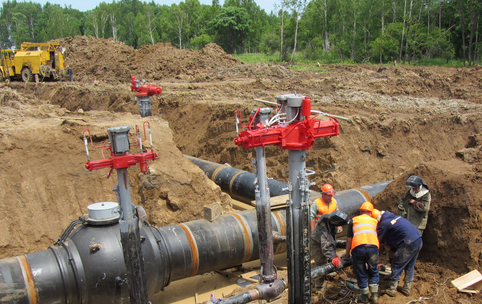

3. Следующим, не менее важным шагом установки арматуры выступает непременное требование сохранения прямолинейности трубопровода во всех плоскостях – вертикальной и горизонтальной. Для этого нужно соблюдать уклон, заданный проектом, следует избегать неровностей участка, поскольку те напряжения, которые возникают в местах изгиба, оказывают отрицательное воздействие на герметичность всех соединений, что приведет к протечкам при дальнейшей эксплуатации. Сохраняем прямолинейность при установке запорной арматуры

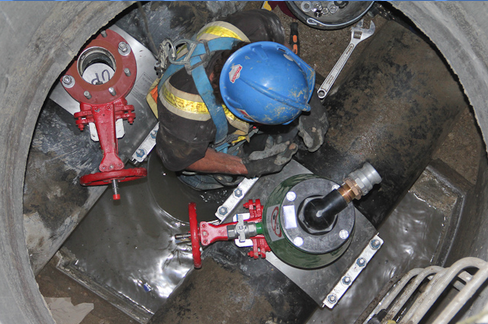

4. Обеспечение защиты от гидравлического удара. Это один из наиболее важных и ответственных моментов монтажа, т.к. то избыточное давление, которое вызывает гидравлический удар, способно в значительной степени снизить срок эксплуатации и даже полностью вывести из строя всю систему запорной арматуры, либо насосного оборудования. Обратный клапан, который устанавливают сразу после патрубка выхода, позволит обеспечить стабильность потоку воды, которую очень легко потерять при резких остановках. Это может быть запуск двигателя, либо момент открытия/закрытия задвижки. Обратный клапан запорной арматуры

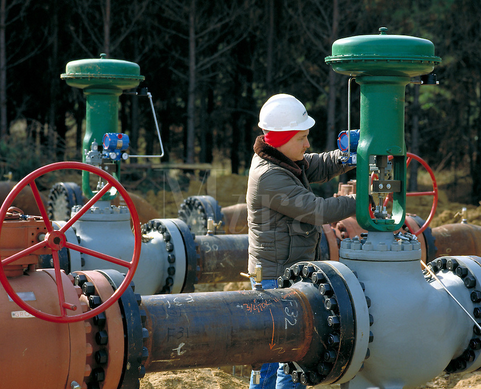

5. Согласно инструкции по монтажу данной аппаратуры, необходимо обвязывать задвижки стропами. Категорически запрещено поднимать их или опускать, цепляя за шток или штурвал. Совершенно недопустимы удары и падения с высоты. Задвижка должна располагаться в положении, которое соответствует направлению потока, указанному стрелкой на корпусе. При этом самое пристальное внимание нужно уделять запорной арматуре с одним направлением (шиберам, обратным клапанам и т.д.). В арматуре большего диаметра должны быть предусмотрены опоры из металла или железобетона. Нельзя излишне затягивать шток клапана запора, что может привести к смятию прокладок из резины и, как следствие, утере герметичности. Проведение сварочных работ при монтаже стальных задвижек допустимо только при положении штока вверху. Необходимо обеспечить защиту защитных покрытий задвижки от повреждений, воизбежание преждевременной коррозии. Защищаем запорную арматуру от коррозии
6. Правила хранения арматуры. Для хранения задвижек в ожидании их монтажа, следует выбирать сухие и закрытые помещения, без сквозняков, строго отслеживая попадание осадков и прямых лучей солнца. Соблюдая рекомендации, данные в паспорте, запорную арматуру, имеющую уплотнители из резины и шаровые краны в том числе, хранят в полуоткрытом состоянии. Все перечисленные рекомендации в полном объеме соответствуют тем правилам, при которых происходит установка арматуры бачка и установка арматуры сливного бачка.

Стоит особо подчеркнуть, что проводить все работы должны специалисты, с достаточным опытом выполнения указанных работ.
