Сети инженерно-технического обеспечения

Сети инженерно-технического обеспечения (СИТО) или инженерные сети, коммуникации или системы технического обеспечения, представляют собой целый комплекс коммуникационных систем, которые позволяют обеспечить нормальную и комфортную жизнедеятельность любого потребителя. Причем это могут быть не только население, но также коммунально-бытовые и промышленные предприятия.

Согласно Федерального Закона за № 384-ФЗ сетью инженерно-технического обеспечения называют совокупность всех коммуникаций, трубопроводов и остальных сооружений, которые предназначены для ИТО любых сооружений и зданий.

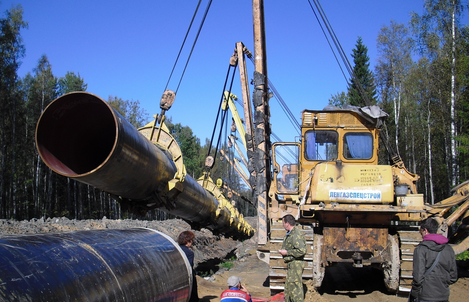

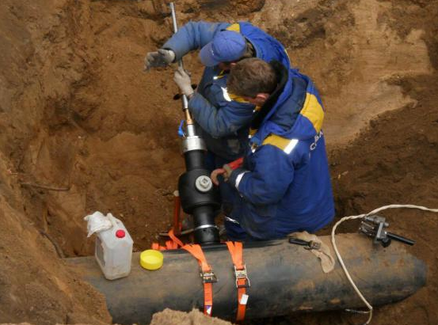

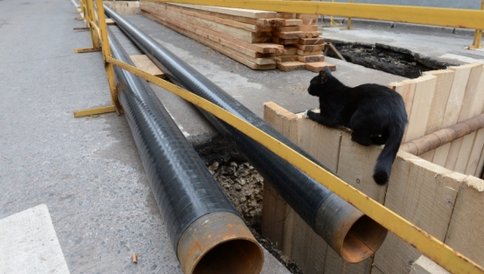

Укладывая под землей инженерные сети, следует непременно соблюдать определенное расстояние между сооружениями и сетями, как в вертикальной, так и горизонтальной плоскостях.

Тот трубопровод, который транспортирует жидкие продукты, не должен замерзнуть в зимние морозы и слишком нагреваться в период летней жары. Они должны выдержать механические нагрузки извне. Исходя из этого тот минимум, на котором могут располагаться трубопроводы, не должен быть меньше чем полметра. На глубину залегания оказывает существенное влияние требования санитарных норм, согласно которых надлежит размещать водопровод с питьевой и хозяйственной водой выше, чем канализационный и те трубопроводы, по которым происходит перемещение ядовитых жидкостей и тех, которые издает неприятные запахи. Расстояние между ними должно составлять как минимум 0,4 метра.

Допустить расположение линий водопровода ниже линии канализационного отвода можно, если возможно обеспечить соблюдение таких условий, как:

• наличие стальных водопроводных линий
• водопроводная труба заключена в футляр, с соблюдением следующих расстояний между стенками канализационной трубы и футлярного обреза - порядка 5 метров для глинистой почвы и как минимум 10 в крупнообломочных (гравелистых, песчаных и т.д.)
• в местах пересечений канализационный трубопровод прокладывают из чугунной трубы
• в том случае, если расстояние между трубопроводами в сету составит более, чем полметра, то может быть допущена прокладка ввода водопровода, диаметр которого составляет 150 мм, без футляра ниже канализации

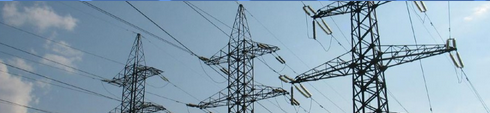

Обустраивая городские инженерные сети, особое внимание должно уделяться расположению силовых и кабелей связи. Их прокладывают обычно выше, чем трубопроводы, соблюдая следующие расстояния:

• порядка 0,5 метров между силовым кабелем до 35кВ и кабелем связи
• то же самое, если силовой кабель от 110кВ и до 220кВ

Если трубопровод и электрокабель прокладывают под железнодорожным и трамвайным полотном, либо автодорогами, то, считая расстояние от подошвы рельс или верха покрытий самой проезжей части, до начала трубы, электрокабеля или футляра, должно происходить на глубине одного метра, если планируется открытый способ проведения работ, и до полутора метров при закрытом.

Совместная прокладка инженерных сетей в полупроходном канале размещают следующие сети:

• тепло- и водопровод
• канализацию
• водопровод для поливки и горячей воды

Сеть газоснабжения и низковольтный электрокабель рекомендуют размещать отдельно в другой траншее.
