Основные принципы размещения инженерных сетей

view  4 673   published 15.08.13 - 14.10.2018
Нормальная эксплуатация промышленных предприятий подразумевает сооружение на строительной площадке комплекса инженерных сетей, которые призваны обеспечить, как производственные, так и бытовые потребности в необходимых составляющих - паре и воде, газе, электроэнергии, тепле и т.д.

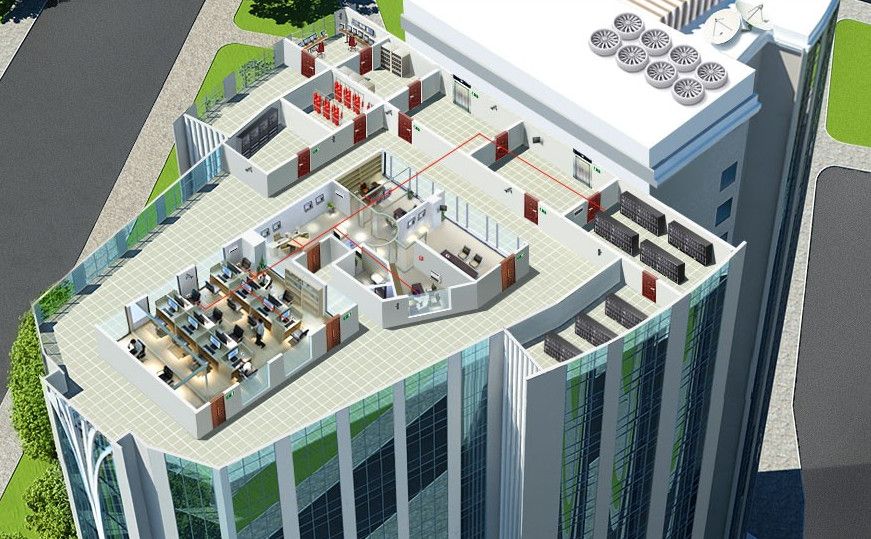

Размещение инженерных сетей на участке Размещение инженерных сетей на участке

На стадии проектирования инженерные сети представляют собой цельное хозяйство, которое связано с остальными элементами, согласно генерального плана. Инженерные системы могут быть разделены, в зависимости от их расположения относительно вертикали - надземные и подземные.

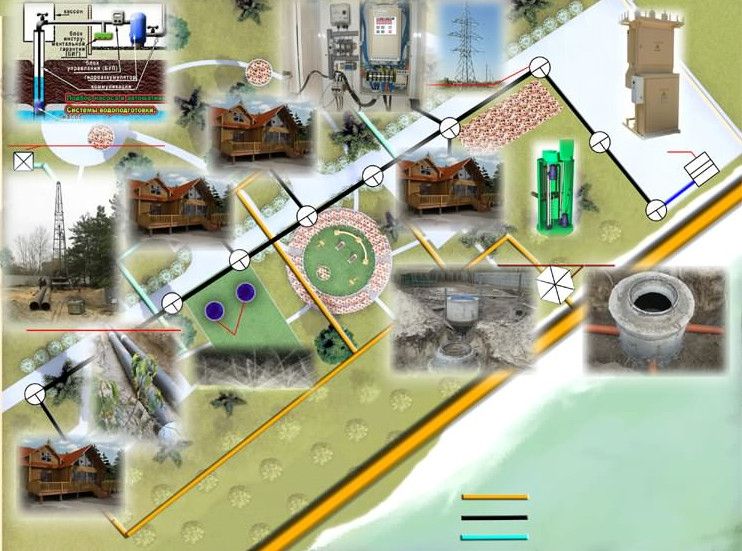

Схема размещения инженерных сетей Схема размещения инженерных сетей

При прокладывании подземных коммуникаций, их погружают в грунт, помещая в защитные трубы, специальные конструкции или каналы, коллекторы и т.п. При их устройстве стремятся использовать проезды по самым простым и экономичным схемам, в следующей последовательности, начиная от красных линий собственно к оси проезда:

  • кабель слабого тока;
  • линии связи
  • электроснабжения
  • тепло- и воздухопроводы
  • газо-, кислото-, ацетилен- и водопроводы
  • канализация
  • сток воды

При размещении инженерных сетей, особенно в части их подземного нахождения:

  • по прямой линии проходят следующие трассы - трубопроводы, каналы и кабели
  • все трассы должны располагаться параллельно всем красным линиям (оси) улиц
  • трасса должна проходить исключительно по одной из стороны улиц, запрещен переброс её на другую
  • запрещено прокладывать любую сеть над какой - либо другой в продольных направлениях
  • в местах перекрестков, как и в ответвлениях, должно быть предусмотрено пересечение в разных уровнях сетей

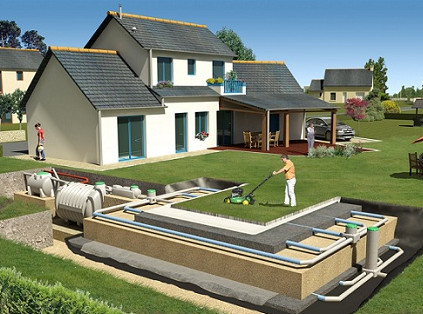

Необходимо учитывать соблюдение всех установленных правилами норм Необходимо учитывать соблюдение всех установленных правилами норм
На стадии проектирования размещения сетей необходимо учитывать соблюдение всех установленных правилами норм, относящихся к взаимному расположению глубины нахождения сетей, независимо от их назначения. На стадии проектирования следует брать в расчет все уже имеющиеся подземные сети, также как и те, что запланированы для последующей прокладки и на более отдаленную перспективу дальнейшего развития подземных коммуникационных сетей. С этой целью должны быть предусмотрены резервные места на плане улицы.

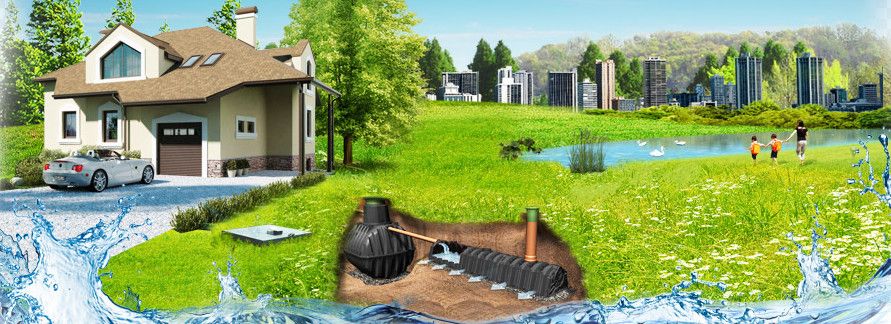

Необходимо брать в расчет все уже имеющиеся подземные сети Необходимо брать в расчет все уже имеющиеся подземные сети

Комплекс сетей подземного расположения, который чаще всего можно встретить под магистралями любого города, обычно включает в себя:

  • городской трубопровод поступления воды и отвода канализации
  • газо- и теплоснабжение
  • сеть водостоков
  • электрокабели и освещения улиц
  • электротранспорт
  • телеграфную и телефонную сеть
  • радиовещание, сигнализация различного назначения

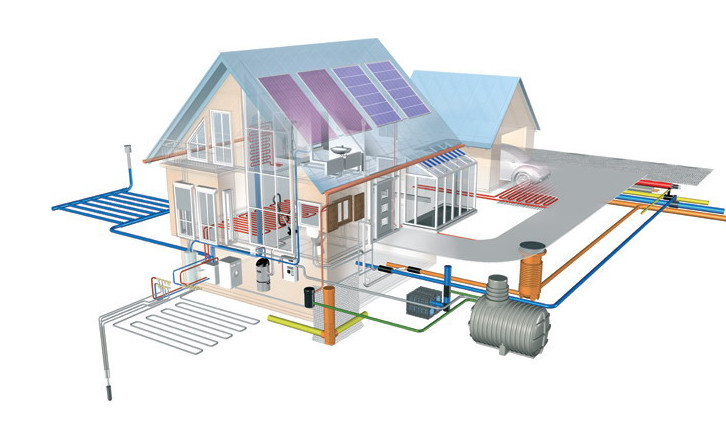

Необходимо учитывать расположение и конфигурацию самих зданий Необходимо учитывать расположение и конфигурацию самих зданий

В зависимости от категорий и значений улиц, характера и размеров движущегося по ним транспорта, габаритов улицы и её отдельных элементов, определяют методы и способы размещения всех подземных сетей. Огромное влияние оказывает количество трубопроводов и тех кабелей, намеченных для прокладывания. Если речь идет о микрорайонах и жилых кварталах, то при выборе места и способа размещения всех сетей, принимают во внимание общий план, расположение и конфигурацию самих зданий и проездов к ним, не забывая учитывать рельеф территории.
