Чердачные сборно-подшивные деревянные перекрытия

В отечественных домах класса «эконом» деревянным чердачным перекрытиям давно присуждена пальма первенства. И понятно почему. Эти перекрытия подойдут даже самому малобюджетному проекту. К тому же, они легко монтируются и обладают малым весом. При всей привлекательности для заказчиков и строителей, есть у этого вида перекрытий и свои минусы. Так, к недостаткам перекрытий из дерева можно отнести:
  • зыбкость
  • пожароопасность
  • склонность к биологическому разрушению
  • низкую звукоизоляцию

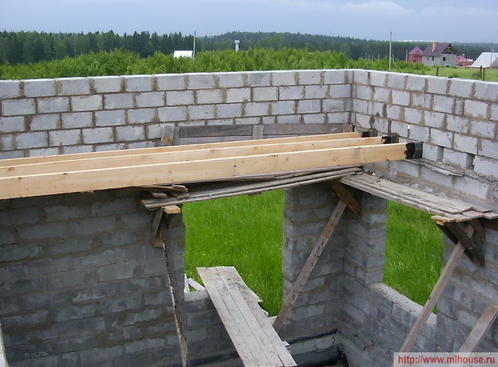

Деревянные перекрытия: фото Деревянные перекрытия: фото

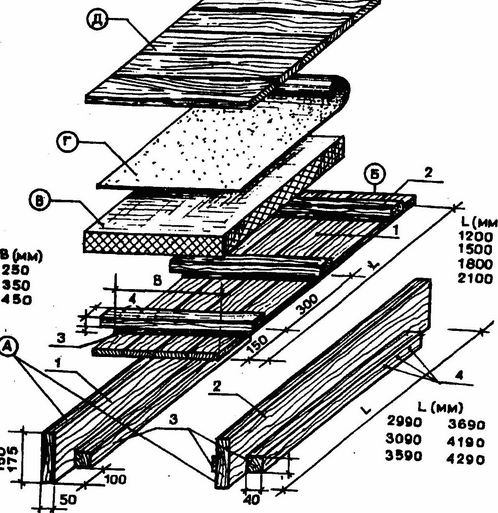

Деревянные перекрытия: схема установки Деревянные перекрытия: схема установки

Строители, выбирающие перекрытия из натуральной древесины, должны учитывать следующие особенности работы с этим материалом:

  • Необходимо произвести точные расчеты и обеспечить необходимую жесткость конструкции - готовое перекрытие должно выдержать расчетную нагрузку и исключить колебания
  • Теплопроводность чердачного перекрытия должна быть такой, чтобы удовлетворять требованиям энергоэффективности
  • Звукоизоляционные свойства, паропроницаемость и воздухопроводность также должны отвечать установленным нормам

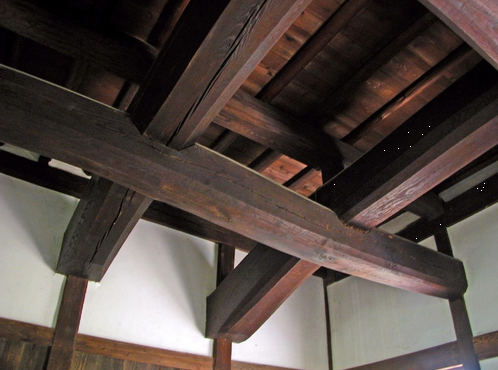

Деревянные перекрытия: фото Деревянные перекрытия: фото

Каким требованиям должны отвечать балки перекрытия?

Балки – основной элемент чердачной сборно-подшивной конструкции. Поэтому важно правильно выбрать для них правильный материал и точно рассчитать размеры. Для деревянных балок обычно выбирается брус сечением 150x100 или 250x200мм. Использование бруса в качестве балок предпочтительнее, но в некоторых бюджетных строительных проектах роль балок играют доски 100x40 или 250x80мм.

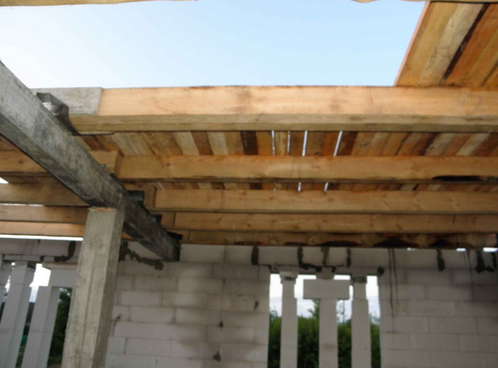

Деревянные перекрытия: фото Деревянные перекрытия: фото

Использование доски позволяет существенно сэкономить и уменьшить объем пиломатериалов. Но следует учитывать, что одновременно с уменьшением сметы строительства, происходит некоторое уменьшение звукоизоляционных свойств и огнестойкости. О долговечности в этом случае также говорить не приходится.

Минусы использования досок в качестве деревянных балок перекрытия

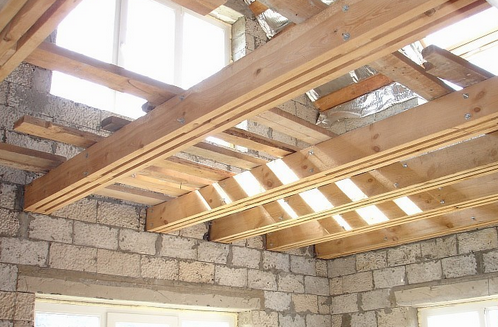

Доски в качестве деревянных балок перекрытия Доски в качестве деревянных балок перекрытия

Если по объективным причинам выбор все-таки пал на деревянные доски, то необходимо усилить жесткость конструкции, чтобы предотвратить скручивание балки.

Как это сделать? Доски для балок обшиваются с двух сторон материалами с повышенной жесткостью: плитами ДСП или OSB, фанерой. Толщина слоя обшивки в этом случае должна быть 12мм.

Деревянные перекрытия: фото Деревянные перекрытия: фото

Плиты монтируют, располагая короткую сторону материала обшивки строго перпендикулярно дощатым балкам. Соединения, параллельные балкам, располагают «вразбежку». Таким образом, получается силовой каркас, который защищает балку от скручивания. А несущая способность вырастает в несколько раз!

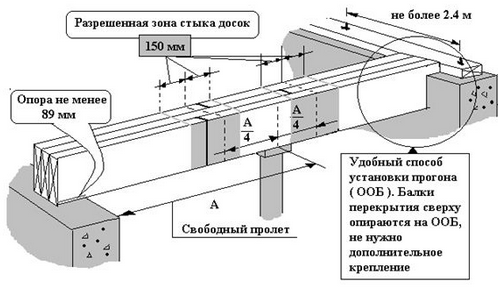

Деревянные перекрытия: обшивка Деревянные перекрытия: обшивка

Для обрешетки, на которую крепятся листы обшивки, берутся рейки, устанавливаемые под прямым углом к балкам. Оптимальный шаг обрешетки составляет 600 мм. Такое расположение наиболее удобно. Если обшивка осуществляется не по лагам, а по обрешетке, то для нее берут ГКЛ. Листы обшивки прикручиваются при помощи саморезов.

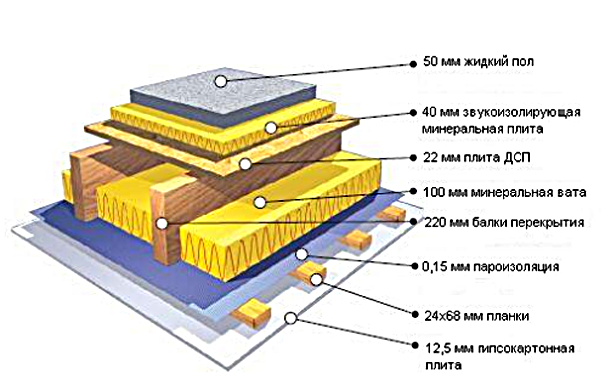

Деревянные перекрытия: схема обшивки Деревянные перекрытия: схема обшивки

Балки из цельного деревянного бруса не подвержены скручиванию, поэтому при их установке не нужно принимать никаких дополнительных мер.

Сейчас на рынке строительных материалов представлены следующие заводские балки для сборных перекрытий:

  • деревометаллические балки
  • балки из клееного бруса
  • двутавровые балки из ОСП плит

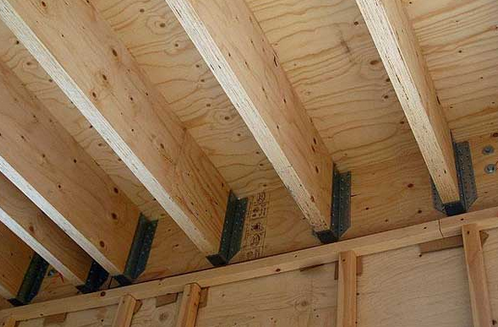

Деревянные перекрытия: фото Деревянные перекрытия: фото

Конечно, можно (при желании и наличии свободных денежных средств) использовать балки заводского производства. Конструкции перекрытия от этого ни сколько не меняется. К тому же, применение этих строительных материалов может существенно увеличить несущие способности перекрытия. Но, экономическая оправданность подобного выбора весьма сомнительна, а в «эконом-проектах» ее и вовсе нет.

Деревянные перекрытия видео
