Кровля из металлочерепицы своими руками

  13 050    04.03.14 - 26.11.2017
Использование кровельной металлочерепицы уже доказало свою состоятельность ввиду долговечности и доступной цены материала. Укладка кровли из металлочерепицы предполагает наличие необходимых навыков, которые также при выполнении работ специалистами помогут контролировать весь ход работы. Таким образом, от качества работы зависит долговечность кровельного покрытия вашего дома.
Кровля из металлочерепицы своими руками фотоКровля из металлочерепицы своими руками фото
  1. Предварительный расчёт монтажных материалов
  2. Монтаж стропил
  3. Монтаж доски карниза
  4. Кровельньный свес и фронтальная доска
  5. Установка водосточных крюков
  6. Устройство вентиляции
  7. Устройство гидроизоляции
  8. Особенности укладки гидроизоляции
  9. Монтаж обрешётки и усилительных досок
  10. Установка планки карниза
  11. Устройство ендовы
  12. Укладка «фартука» дымохода
  13. Правила укладки крыши металлочерепицей
  14. Укладка черепицы в один ряд
  15. Многорядная укладка металлочерепицы
  16. Монтаж металлочерепицы на кровле треугольной формы
  17. Разметка скосов и ендовы
  18. Порядок укладки металлочерепицы
  19. Монтаж поперечной планки
  20. Установка верхней ендовы
  21. Установка планок сопряжения на изломах крыши
  22. Монтаж планок конька
  23. Монтаж ограждений крыши, переходов и чердачных лестниц
  24. Установка снегозадержателя
  25. Монтаж системы водостока
  26. Заземление кровли
  27. Завершающий этап: очистка кровли, покраска повреждений, основы эксплуатации

Предварительный расчёт монтажных материалов

Листы металлочерепицы производят из оцинкованной стали покрытой защитным слоем. Их рабочая площадь уступает фактическому размеру на 80-120мм. Поэтому расчет металлочерепицы проводят исходя из размеров рабочей поверхности.

Точный расчёт количества черепицы определяют делением её длины на ширину. При этом вычисления производят в горизонтальной скату плоскости, и результат округляют до целого значения.

Выбор листов на 1 ряд определяется:

  • Расстоянием от верха до низа ската
  • Размером карнизного свеса – 0,05 м
  • Вертикальным перехлёстом листов в 0,15м, при недостаточной их длине для укладки в 1 ряд (иначе перехлёст не учитывается)

Расчёт этих параметров позволяет определить искомую длину. При индивидуальной нарезке листов производителем, от него требуется точный расчёт материала. Измерения позволяют сократить отходы в процессе работ.

Сегодня размеры металлочерепицы варьируют в пределах – от 0,7м до 12м. Самый востребованный размер – от 4 до 4,5 м. При выборе листов учитывают стыковку гребней между собой и замкнутость скосов.

Устройство кровли из металлочерепицы схемаУстройство кровли из металлочерепицы схема

1. Стропильная система 2. Контррейка 3. Гидроизоляция 4. Обрешетка вертикального направления 5. Обрешетка горизонтального направления 6. Металлочерепица 7. Горизонтальная обрешетина начальная 8. Лобовая доска 9. Карнизная планка 10. Крюк водостока 11. Уплотнитель 12. Вентилируемый конек 13. Добавочные доски обрешетки 14. Слуховое или мансардное окно 15. Теплоизоляция 16. Пароизоляция 17. Мансардный потолочный настил

Монтаж стропил

Замеры сечения и шага стропил выполняются точно. Ошибки в их измерении чреваты быстрой просадкой крыши. Поэтому эту работу лучше доверить специалистам.

Сегодня популярны балки сечений 100х50мм и 150х50мм. При этом длину шага между ними устанавливают в 60-90см. А при необходимости её увеличения, укладывают поперечную обрешётку.

Перед установкой, стропилы обрабатывают антисептиками и противопожарными смесями. Помимо этого, балочную древесину выбирают с влажностью 22%.

Монтаж доски карниза

Перед установкой карнизной доски в стропилах просверливают отверстия. Такая доска придаёт всей конструкции дополнительную жёсткость и выполняет основу для крюка жёлоба.

Кровельньный свес и фронтальная доска

Гвоздями фронтальную доску крепят к поперечнику стропил. Они обеспечивают высокую прочность системы. При подшивке кровли сайдингом, профнастилом или вагонкой, оставляют отверстия для вентиляции.

Монтаж обрешётки проводят посредством укладки поперечных брусов в промежутке фронтальной доски и горизонтального бруса. А её подшивку выполняют с вентиляционными отверстиями, которые закрывают решёткой (или сеткой) от попадания птиц и насекомых.

Установка водосточных крюков

Установка проводится до укладки на кровлю металлочерепицы. Основанием крюков, на которые подвешивают желоба, служат стропилы или карнизная доска. При этом соблюдают дистанцию между ними, равную шагу стропил. Крюки закрепляют в пазах, отгибают и укрепляют саморезами.

Устройство вентиляции

Во-избежании порчи древесины и металла, на кровле оборудуют вентиляцию и гидроизоляцию.

Просветы для вентиляции рассчитывают исходя из значения 1/100. Их располагают соответственно площади скатов: например, при S= 100 м2 отверстия проделывают размером 1 м2. В этом случае важно уравнять приток воздуха у карниза с его оттоком у конька. Поэтому площадь просветов выполняется одинаково.

Воздушному потоку под кровлей способствуют:

  • чердачные окна и вентиляционные просветы у конькового бруса
  • пространство между изоляционными, тепловыми покрытиями и кровлей
  • открытые места в прошивке карниза

Устройство гидроизоляции

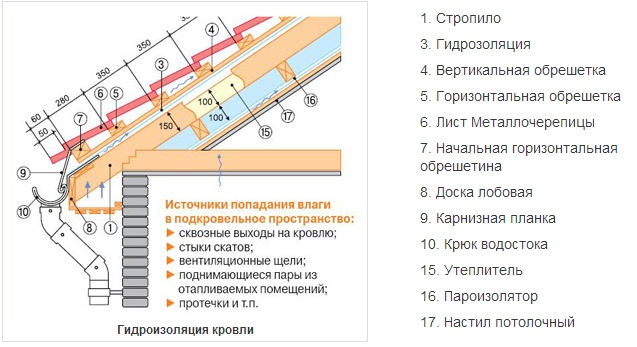

Устройство гидроизоляции кровли из металлочерепицы схемаУстройство гидроизоляции кровли из металлочерепицы схема

Гидроизоляция защищает кровлю от протечек и загрязнений. Кроме того, пары воздуха свободно проходят через зазор в коньковом брусе.

Для изоляции используют:

  • Супердиффузионную мембрану - изоляцию укладывают на утеплитель, это способствует сохранению вентиляции между мембраной и материалом кровли
  • Антиконденсатную изоляцию - в виду гигроскопичности и ворсяной текстуре такая изоляция свободно впитывает влагу, которая легко испаряется в тёплую погоду
  • Классические гидроизоляционные материалы

Классическую вентиляцию располагают в промежутке гидроизоляции и кровельного материала, а также утеплителя.

При выборе типа гидроизоляции всегда сохраняют просвет в пределах 3-5см. Важно помнить, что битумную гидроизоляцию под металлочерепицу подкладывать нельзя.

Особенности укладки гидроизоляции

Укладку гидроизоляции начинают от карниза по горизонтали. При этом боковой перехлёст плёнок не должен быть меньше 15 см на всём протяжении рулона. Места перехлёстов скрепляют монтажным степлером и изолируют клейкой лентой.

Расположение нахлёстов должно ориентироваться на опорные элементы конструкции (стропила, обрешётку). Недопустимо их расположение в проёмах конструкции. Укладку гидроизоляционной плёнки нельзя проводить оборотной стороной (с «изнанки») поскольку она не обладает защитной функцией.

Гидроизоляционная плёнка не должна располагаться между стропилами внатяжку, а выполняется с запасом минимум в 20мм. Это предотвратит её обрыв при смещении стропил порывами ветра.

При гидроизоляции классической и антиконденсатной плёнкой сохраняют просвет между стропилами и теплоизоляционным покрытием. Иногда, при совмещении теплоизоляции с уровнем стропил, этот просвет отсутствует. В таких случаях канал вентиляции обеспечивает дистанционный брус, набитый по балке с сечением 30х50мм.

Укладку супердиффузионной мембраны выполняют вдоль стропил. В местах выступа стропил за теплоизоляцию, их обхватывают мембраной полностью.

Гидроизоляцию за границей периметра стен, в области карнизной доски и кровельного свеса выпускают минимум на 20 см. В этом месте гидроизоляцию крепят к стропильным ногам монтажным скотчем. А при монтаже мембраной, повреждения будут заметны по накоплению жидкости.

Перехлёст плёнки в стыках ската выполняют в пределах 15-20см. Изоляцию печной и вентиляционной трубы делают в 2 слоя. При этом 2-м слоем покрывают 1-й, который укладывают перехлёстом высотой до 5 см.

Гидроизоляция на чердаке необходима даже без его предварительного утепления, с целью оставить чердачное помещение холодным. В промежутке черепицы и плёнки оставляется просвет не менее 5 см. Он защищает от конденсата и сохраняет температуру снаружи и внутри металлочерепичных листов. Для этого отлично подходят антиконденсатные плёнки.

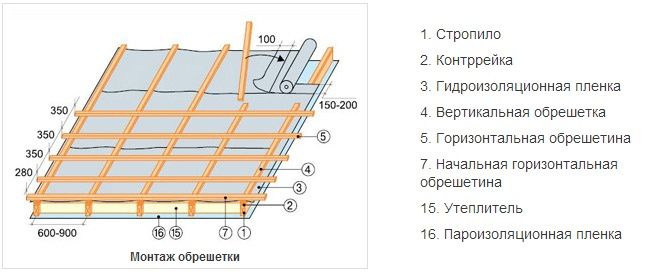

Монтаж обрешетки крыши схемаМонтаж обрешетки крыши схема

Монтаж обрешётки и усилительных досок

Перед монтажом металлочерепицы нужно сделать обрешётку. Первая доска выполняется с сечением равным высоте гребня, поскольку на него укладывается верхняя часть листа металлочерепицы. Его укладка должна быть параллельной плоскости карниза. При этом дистанция первых 2-х брусьев обрешётки отводится в 28 см, а остальных – в 35 см.

На этом этапе следует предусмотреть точки установки остальных звеньев конструкции на крыше. Так, следует позаботиться о креплении коньковой доски. Для этого над стропилами устанавливают 2 бруска на взаимной дистанции в 50 мм.

В участках расположения дымохода, стыка скатов, чердачных окон, доски обрешётки устанавливают всплошную.

При укладке кровли металлочерепицей иногда прибегают к установке фронтонных свесов. Они представлены горизонтально направленной обрешёткой, расположенной по длине свеса. Помимо этого, в промежутке конькового бруса и карниза устанавливают крепёжный брусок в качестве опоры для торцовой доски, заблаговременно покрытой изоляцией. Свес подшивается к брусам, соединяющим поперечную планку и стропила. Помимо этого, торцевой доской полностью закрывают гребни металлочерепиц, обрешётку и контробрешетку.

Установка планки карниза

Для стока влаги, над крюками желобов, устанавливают планку карниза. Она устанавливается к фронтальной и карнизной планке саморезами внатяжку, для противодействия порывам ветра. При этом дистанцию досок сохраняют в 30см, а нахлёст по длиннику доски – 5...10см.

Устройство ендовы

В стыках кровли с отрицательными углами монтируют ендовы. Нижние ендовы устанавливают после выполнения сплошной обрешётки досками сечением 150х25мм. Её выполняют длиной в 30 см по обеим сторонам от стыка. Так формируется жёлоб изолированный изнутри. Крепление ендовы выполняют саморезами на дистанции 300мм между собой. При этом низ ендовы располагают над карнизом.

Нахлёст стыков ендов по горизонтали выполняют не ниже 100мм. Если места стыка образуют тупой угол, ендова покрывается дополнительной гидроизоляцией. Помимо этого, для уплотнения ендовы и черепицы применяют пористую подкладку.

Укладка «фартука» дымохода

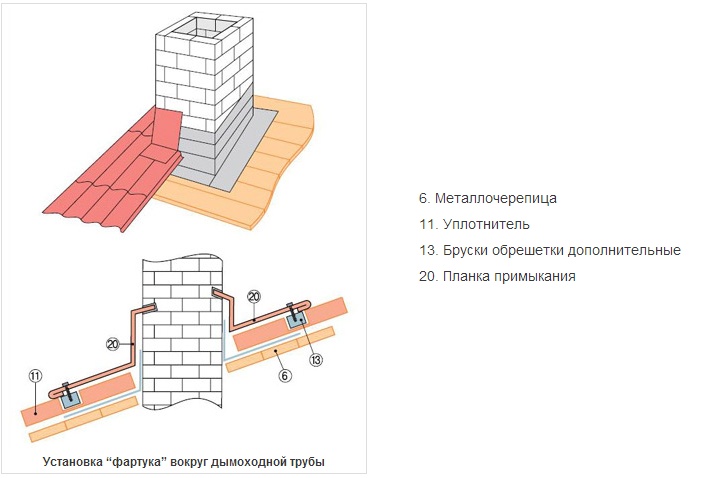

Монтаж «фартука» дымохода схемаМонтаж обрешетки крыши схема

В точках расположения дымохода над кровлей оборудуют примыкающие участки. При этом соблюдают:

  • Соответствие планок примыкания по цвету и размеру к кровельному покрытию
  • Трубный штроб выполняется с небольшим уклоном и глубиной 15 мм
  • Трубу укладывают теплостойкой гидроизоляцией, на высоту, минимум 50мм, крепление производят монтажным скотчем

Для гидроизоляции дымохода используют плёнку «Экобит».

После монтажа черепицы монируют наружный «фартук».

Укладывают наружные доски в точках сопряжения с трубой, с помещением их внешней стороны в штроб. Места примыкания покрывают термостойким гидроизолятором. Укрепляют низы досок к обрешётке, используя саморезы. Соблюдают дистанцию между стропильными ногами и трубой для оптимальной вентиляции.

Во-избежание деформации кирпичной кладки трубы от огня (при её увлажнении) необходим наружный монтаж её стальным профилем с многослойным покрытием. А для оптимальной вентиляции сохраняется просвет в 20мм.

Округлые места дымохода покрывают «Экобитом» - специальной саморасширяющейся лентой, для герметичности вентиляционного просвета.

Правила укладки крыши металлочерепицей

Для поднятия листов профиля на крышу используют специальные лаги.

Места хранения металлочерепицы оборудуют стеллажами.

Во избежание поломки, листы укладывают на рейки изолированно друг от друга.

Поверхностную плёнку снимают с листов после их укладки.

Во время работы следует использовать обувь с мягкой подошвой. Ходить по профилю нужно между гребнями покрытия.

Листы профиля оборудуют специальными канавками. Они предотвращают смещение листов под напором воды в дождливую погоду, при её накоплении выше сточного уровня. Таким образом, при укладке листов следует правильно состыковывать пазы канавок.

Укладывать металлочерепицу можно в любом направлении: к соседнему скату, коньковому брусу, ендове. При этом первый лист укладывают без обрезки, минуя места срезов и скосов кровли.

При укладке в левостороннем направлении листы профиля должны совпадать с краями предыдущих профилей и закрывать канавки слева.

Укладку в правостороннем направлении осуществляют с наложением краёв последующих листов «ступенькой». Такой способ более надежен, поскольку полностью покрывает канавку и предотвращает сдвиг листов профиля. Однако всегда существует опасность деформации покрытия.

Вся кладка листов выравнивается по плоскости карниза. Свес за ним должен быть 50мм.

Укладка черепицы в один ряд

Укладку 1-го листа металлочерепицы производят в левостороннем направлении к карнизу и торцу. Его крепят саморезом около конька.

Второй лист укладывают с захватом 1 гребня предыдущего профиля сверху, в таком же направлении, с последующим скреплением между собой.

Укладку других листов делают аналогично. При этом блок не должен превышать 4-х листов.

Полученный блок листов сверяют с направлением карниза, оставляя остаточный профиль на свес. Далее, его крепят к обрешётке, оставляя последний лист свободным, до уравнивания последующего блока.

Многорядная укладка металлочерепицы

Многорядная укладка металлочерепицы схемаМногорядная укладка металлочерепицы схема

Первый лист монтируют аналогично предыдущему способу.

Поверх 1-го располагают 2-й лист, который крепят саморезами у конькового бруса.

Скрепляют 1-й и 2-й листы саморезами.

Укладку 3-го профиля проводят слева от 1-го и соединяют их между собой.

4-й лист укладывают поверх 3-го, аналогично 2-му листу.

Полученный блок сравнивают с карнизом и торцом, и монтируют к обрешетке.

Монтаж металлочерепицы на кровле треугольной формы

Перед монтажом проводят разметку: отмечают ось по центрам ската и профиля. После совмещения осей, черепицу крепят у конькового бруса. Остальные листы укладывают аналогичным образом.

Разметка черепицы проводится «чёрткой» - приспособлением из 2-х пар досок (по 100мм), взаимно перпендикулярных и слегка скрепленных между собой. При этом соблюдают дистанцию между сторонами доски – 1100мм.

Укладку черепицы в ендовах, на скатах и скосах проводят с предварительной обрезкой профиля на крыше.

Разметка скосов и ендовы

Профиль металлочерепицы предназначенный для обрезки накладывают на другой лист.

Поперечно направленные доски «чертки» проецируют горизонтально, а внутреннюю сторону поперечно расположенной доски располагают на ендове.

Размечают лист, проводя линию в соответствии с наружной плоскостью не прилежащей к ендове вертикальной доски.

Далее, закреплённый и размеченный листы скрепляют. Аналогично устанавливают другие листы.

Порядок укладки металлочерепицы

Порядок укладки металлочерепицы обычно следующий:
  • Лист черепицы закрепляют между гребнями к обрешётке
  • Монтаж нижних рядов профиля к нижним доскам обрешётки проводят, пропуская гребень над ступенью
  • Остальные ряды листов устраивают близко к ступени
  • От поперечной доски устанавливают каждый гребень профиля
  • Каждый лист притягивают к доскам обрешётки
  • Вертикальные линии листов закрепляют саморезом 5,5х19 в основании гребня

Поняв как правильно покрыть крышу металлочерепицей, нужно обратить особое внимание на основные правила обработки листов:

  • Нарезку листов не проводят болгаркой, ввиду повреждения покрытия и его коррозии
  • Для нарезки профиля используют вырубные электроножницы, электролобзик, ножовку или ручные ножницы по металлу
  • Места повреждений листов покрывают краской

Монтаж поперечной планки

Поперечная планка помимо декоративной функции предупреждает ослабление креплений черепицы. Кроме того, она препятствует намоканию деревянных частей конструкции. Для этого верх гребня листа перекрывают поперечной планкой.

Установка верхней ендовы

Эта часть конструкции улучшает эстетику стыков и осушает внутренний угол от жидкости. Важно для защиты гидроизоляции, во время монтажа саморезами верхней ендовы, избегать повреждения нижней её части.

Установка планок сопряжения на изломах крыши

Существует два типа кровельного ската: прямой и обратный.

В первом случае устраивают сплошную обрешётку. При этом излом закрывают черепицей, а планку карниза выполняют для сопряжения с конструкцией. Кроме того, между профилем и планкой укладывают уплотнитель.

При обратном изломе кровли в качестве опоры выступает стена. Доски обрешётки укладывают максимально близко. А между стеной и листовым профилем прокладывают уплотнитель. Аналогично устраивают примыкание и к дымоходу.

Монтаж планок конька схемаМонтаж планок конька схема

Монтаж планок конька

Ввиду дефекта гидроизоляции, на протяжении 20см, под коньком, укладывают дополнительное гидроизоляционное покрытие на обрешётку. При этом соблюдают ширину разрыва подлежащего слоя в 15 см.

Крепёж конька к обрешётке обеспечивают коньковые саморезы. При этом крепление проводят минуя гребень с изоляцией торцов заглушками. Для придания полукруглой формы конькам, нахлёстывают рёбра жёсткости.

Монтаж ограждений крыши, переходов и чердачных лестниц

Монтаж ограждений и всех небходимых деталей выполняют по прилагаемой инструкции. В местах установки элементов ограждения устраивают сплошную обрешётку и крепят с помощью резиновой прокладки.

Установка снегозадержателя

Это устройство задерживает лавинообразное схождение снега с поверхности кровли. Монтаж осуществляют над досками обрешётки, под второй поперечной ступенью профиля в направлении карниза.

Для установки снегозадержателя устанавливают планку для усиления. Закрепляют её с верхним краем снегозадержателя коньковым саморезом через гребень профиля к обрешётке, а его низ монтируют в каждый гребень. В больших кровлях используют многорядную конструкцию снегозадержателей.

Монтаж системы водостока

Монтаж системы водостока фотоМонтаж системы водостока фото

Установка водостоков выполняется с использованием:

  • отвёрток
  • пассатиж
  • ножниц по металлу
  • маркировочного шнура
  • линейки и рулетки
  • древесной (резиновой) киянки

Длинные крюки крепят к желобам перед укладкой профиля на доску карниза или металлочерепицу. В случае их установки после укладки, используют крюки короткие по размеру, с креплением к фронтальной доске. Однако их крепление менее надёжно.

Шаг крепления крюков 1-го и 2-го типа должен соответствовать 60-90см. Большая дистанция уменьшает надёжность крепления системы. Кроме того, в стыках желобов используют дополнительные крюки.

Для эффективного оттока воды уклон жёлоба снижают по 5 мм на метр погона. Далее, проводят разметку с поправкой на отклонение крюков по вертикали.

Выбирают воронки желобов согласно правилу - не более 10 м жёлоба на 1 трубу. Слив жидкости обеспечивает V-образной формы просвет, шириной 110мм. При этом минимальная дистанция между верхом и срезом жёлоба должна составлять 15мм, а в лучшем случае - 150мм.

Этапы монтажа:

  • надевают воронку на желоб
  • крепёж выполняют снаружи жёлоба (в замке – завальцованная сторона)
  • фиксируют внутреннюю часть жёлоба загибом

Поперечники желобов монтируют заглушками, а стыки – герметиком из силикона. Также применимы и заклёпки.

После монтажа желобов монтируют планку карниза, нижнюю часть которой спускают в жёлоб, для предупреждения намокания фронтальной доски.

Для хорошего оттока влаги в жёлоб, под планкой, укладывают гидроизоляцию.

Для полноценного функционирования кровли ежегодно проводят очистку водостока от грязи, а поверхность желобов и воронок очищают регулярно.

Заземление кровли

Даже со смонтированным молниеотводом обязательно требуется устройство заземления крыши для дополнительной безопасности людей в здании.

Завершающий этап: очистка кровли, покраска повреждений, основы эксплуатации

В конце монтажных работ проводят покраску повреждённых мест для защиты от коррозии, а также уборку мусора. А через 3 месяца делают протяжку саморезов. Кроме того, выполняют регулярную уборку кровли от мусора, листвы, снега. Хорошо для этой цели подходит струя воды из шланга.

Видео инструкция по монтажу кровли, металлочерепицы
