Cхема канализации в частном доме

  1 765    29.11.16

Любой современный дом, как сельский, так и городской, обладает хотя бы минимальным набором удобств. В первую очередь – вода, стоки и канализация. Безусловно, что их отсутствие вызовет определённые неудобства и проблемы, поэтому стоит знать, что провести канализацию – задача вполне посильная; в этой статье вы увидите схему канализации и узнаете, как работать с канализационным стояком.

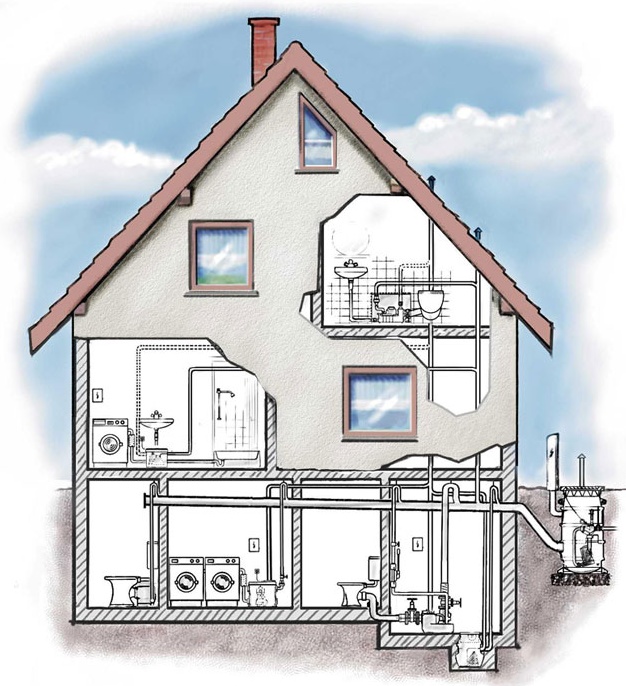

Внутренняя и внешняя канализация фотоВнутренняя и внешняя канализация фото

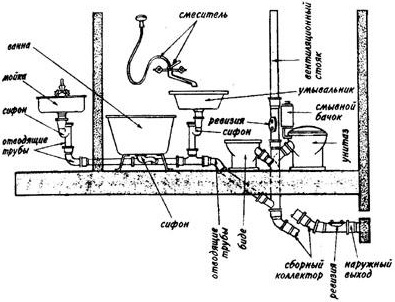

Схема внутренней канализации частного дома фотоСхема внутренней канализации частного дома фото



Внутренняя и внешняя канализация

Канализацию любого частного дома составляют две системы: внутренняя и внешняя канализации. Внутренняя канализационная система представляет собой некий комплекс из труб, основного стояка, фановой трубы и разведения труб в стороны для подключения всей системы к местам стока, таким как туалет, кухня и т.д. Самой большой необходимостью будет устройство внешней канализации, т.е. отвод внешних вод, в таких случаях ваши трубы нужно будет подвести к септику, либо к станции глубокой очистки. Сразу стоит сделать оговорку, что второй метод выйдет дороже, поэтому в рамках данной статьи мы рассмотрим автономную систему канализации, главным отличием которой является тот факт, что очищение сточных вод будет происходить через септик. Помимо этого, сброс стоков может происходить в централизованную канализацию либо «по старинке» - в выгребную яму, однако эти методы мы исключили из описания в данной статье.

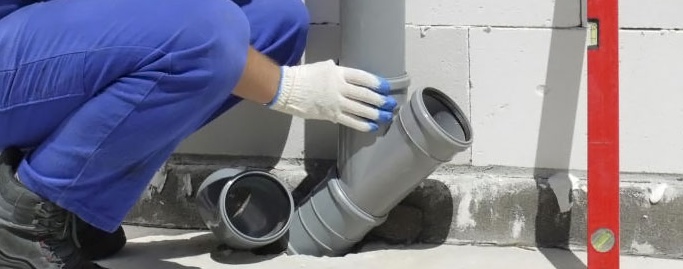

Прокладка труб фото

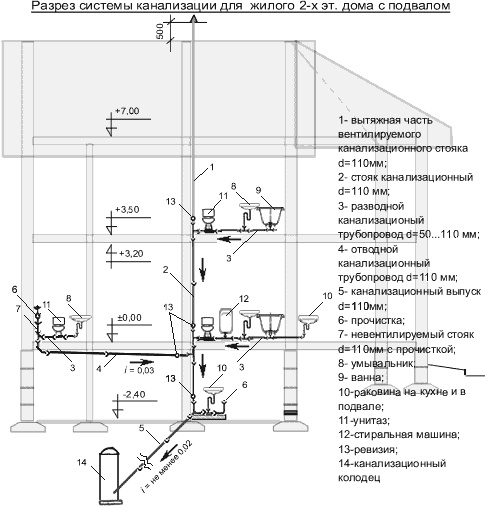

Схема внутренней канализации частного дома

Первым шагом к проекту канализации является создание схемы. Рекомендуется, чтобыпомещения, в которых используются вода и стоки, располагались достаточно близко друг к другу; по этой причине разработка канализации должна происходить на стадии проектирования дома. Все варианты в этом случае будут индивидуальны, и на рисунке, где представлена разводка труб, вы увидите одно из многочисленных решений.

• Для вывода стока из туалета, воспользуйтесь 100-110 мм трубам, имеющими общую длину до 1000 мм; • Для вывода стока из ванной комнаты или кухни, воспользуйтесь 50 мм ПВХ-трубами;

• Не забывайте, что существует риск засора. Подобный риск в канализационных сетях неизбежен, однако его можно значительно уменьшить, используя пластиковые колена с изгибом 45 градусов для поворота в сетях;

• При выборе труб предпочтительнее сделать выбор в пользу поливинилхлорида либо полипропилена: эти материалы не только прочнее, но и дешевле, а также упрощают монтаж внутренней канализации.

Внимание! Разработка схемы канализации начинается с точного определения места, где располагается коллекторная труба и канализационный сток.

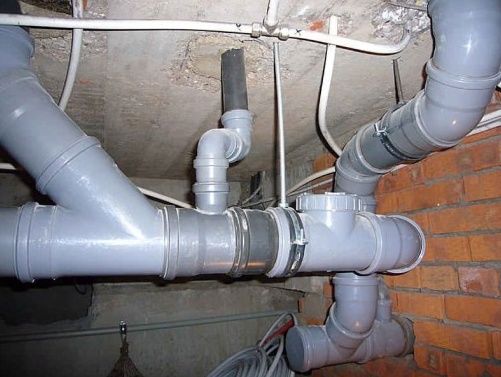

 Соединение труб фотоСоединение труб фото

Монтаж и прокладка труб

Наибольшее количество усилий вам придётся потратить, прокладывая трубы. Выполняя монтаж самостоятельно, будьте внимательны; хорошим подспорьем станет хотя бы один помощник, с которым вы выполните работу качественнее и быстрее. Безусловно, смонтированная система требует проверки работоспособности, поэтому чистая вода – первое, чем следует проверять канализацию перед началом её эксплуатации.

Соединение труб

Как уже было отмечено, лучше выбиратьтрубы из ПВХ и ПП.

Ассортимент труб, колен, ревизий и тройников в любом магазине достаточно широк, и предполагает в наличии резиновые манжеты, которыми соединяются трубы. Соединения, помимо прочего, стоит обработать специальными силиконовыми герметиками. Если в каком-либо месте труба проходит через стену либо покрытие, установите гильзу.

Внимание! Диаметр трубы определяет её уклон. Так труба 50 миллиметров будет иметь уклон в 3см на метр, а более толстая (100-110мм) - 2см на метр. Эти правила прописаны в СНиП, так что необходимо выбрать разную высоту для разных точек горизонтальной канализационной системы.

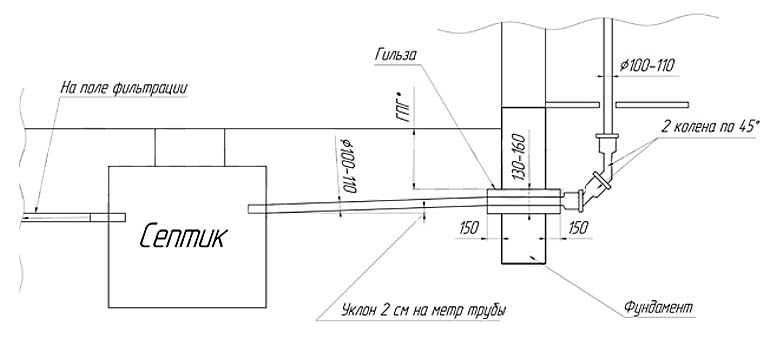

 Выпуск канализации фотоВыпуск канализации фото

Выпуск канализации

В процессе проектирования канализационной системы важно определить, где находится место, в котором стояк соединяется с трубой вывода стоков к септику, иначе говоря, выпуск системы. Именно оттуда начинается монтаж. Место расположения выпуска определяется тем, насколько глубоко промерзает грунт – эта цифра будет разной для разных регионов. Старайтесь не располагать выпуск выше глубины промерзания, иначе вы рискуете тем, что зимой ваша труба замёрзнет. Это можно предотвратить, обеспечив теплоизоляцию.

Если проект дома по каким-то причинам не предполагает вывода стоков, следует организовать его самостоятельно, для этого нужно сделать отверстие в фундаменте. Диаметр, достаточный для монтажа, составляет 130 – 160 мм, а выступ гильзы на каждой стороне фундамента – более 150 мм.

Внимание! Монтаж выпускной трубы выполняется на начальном этапе работы.После того, как проделано отверстие в фундаменте, в него вставляется труба с гильзой. Диаметр трубы не должен быть меньше диаметра стояка. Уклон трубы составляет 2 см на метр и обеспечивается гильзой.

Монтаж стояка и разводка канализационных труб фотоМонтаж стояка и разводка канализационных труб фото

Монтаж стояка и разводка канализационных труб

Итак, вы приступили к монтажу труб внутри дома. Лучшее место для стояка – непосредственно в туалете, но всё зависит от ширины труб. Планировка дома и его особенности позволяют по-разному монтировать трубы; это обусловлено, например, присутствием ниш в стенах.

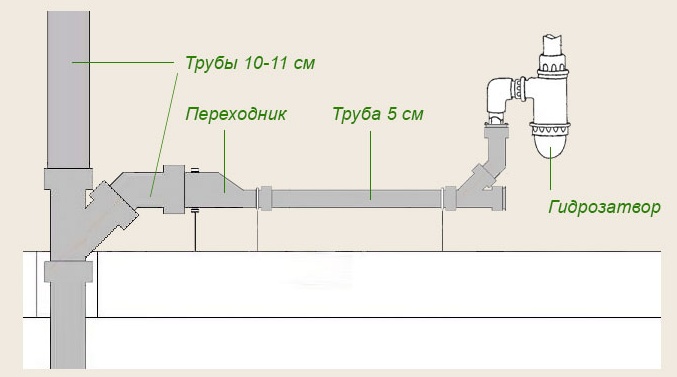

Используйте косые тройники, чтобы обеспечить соединение труб со стояком, а для труб разного диаметра необходимо приобрести переходники. Может возникнуть ситуация, при которой у вас в одном месте будут соединяться трубы из разных мест стока (кухни, ванной и т.д.), в этом случае есть смысл вмонтировать коллекторную трубу диаметром в 100-110 мм. Сразу возникает вопрос, как бороться с запахом? При помощи гидрозатворов.

Внимание! Вам пригодятся специальные тройноки "ревизии" - они позволяют устранять засоры, поэтому оптималным решением станет их установка на поворотах труб на каждом этаже.

Важным пунктом для вашей канализационной системы является вентиляция. Она не только позволит вашему септику наиболее эффективно и рационально использовать свой ресурс, но важно то, что она обеспечивает необходимое давление в вашей системе. Второе особенно важно, поскольку есть риск образования разряжённого воздуха и, т.н. гидравлических ударов. Не забывайте, что состояние и срок службы вашей канализации, в целом, зависитименно от ее качественного вентилирования. Для этих целей следует вмонтировать фановую трубу, которую впоследствии вы выведете на крышу дома, а также присоедините ее к стояку. В месте соединения также необходима ревизия. В конце трубу нужно вывести на чердак под углом.

Внимание! Очень часто встречается ошибка, когда люди соединяют общую вентиляцию с канализационной вентиляцией. Этого ни в коем случае делать нельзя! Выход вашей фановой трубы обязательно должен быть далеко от окон или балконов, а также дымохода (быть с ним на разных уровнях). Обычно от окон отступают не менее чем на 4 метра, а по высоте - 50см выше конька. В в том случае, если крыша используется для активного отыха - то по высоте отступают не менее чем на 3 метра.

Внешняя (наружная) сеть канализации фотоВнешняя (наружная) сеть канализации фото

Внешняя (наружная) сеть канализации

Достаточно важным, а, возможно, даже самым важным является вопрос очистки воды. Рассмотрите вариант покупки уже готового септика или даже станции глубокой очистки. Не забывайте и о существовании автономных станций, отзывы о которых есть в сети Интернет, к таким относится, например, «Танк». Если эти варианты вам не подходят, то попробуйте рассмотреть изготовление септика собственными руками.

Схема внешней канализации

Итак, септик для самостоятельного изготовления. В этом случае можно контролировать эффективность очистки. Отстаивание стоков с использованием нескольких ёмкостей приводит сначала к осветлению сточных вод, поскольку тяжёлые частицы уходят в осадок; после этого в фильтре стоки очищаются полностью. Здесь происходит биологическая очистка. Есть возможность устроить всё проще – в одном большом резервуаре, нотогда вы будете вынуждены периодически откачивать стоки.

Внимание! В любом случае ёмкость септика нужно рассчитывать по следующим правилам: количество проживающих в доме людей умножается на средний расход на человека в 200 литров исходя из отстаивания в течение трёх дней. Так в случае, если в нашем доме живёт 4 человека, тогда объём будет 4 х 200 х 3 = 2400 литров. При увеличении числа проживающих - объём увеличивается.

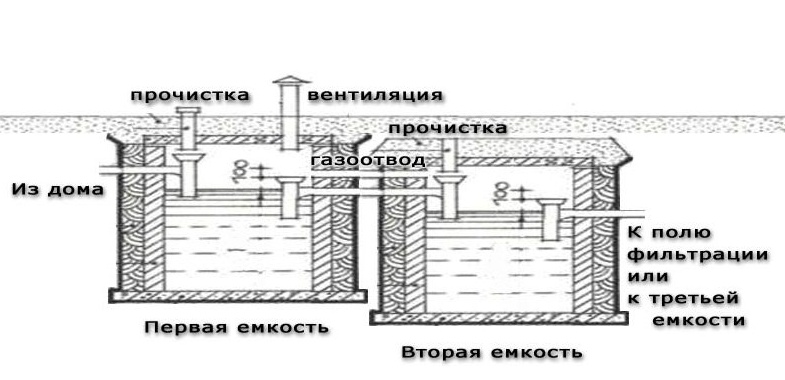

 Этапы изготовления самодельного септика фотоЭтапы изготовления самодельного септика фото

Этапы изготовления самодельного септика

Изготовление септика начинается с подбора железобетонных или ПП-колец в соответствии с нужным объёмом. Резервуар заливается бетоном либо выкладывается кирпичом. Важно решить вопрос о том, где будет происходить конечная очистка стоков. Возможен вариант очистки стока в колодце, либо в т.н. поле фильтрации. Затем нужно вырыть котлован для вашего септика, а также начать копать траншеи для труб. Обязательно проработайте вариант обслуживания септика, после чего соедините все составляющие воедино. При последующем монтаже труб не забывайте, что уклон составляет 2 см на метр, стыки проработайте герметиком, после чего делайте вентиляцию для септика. Закончив, проведите гидро- и теплоизоляцию. Теперь можете смело засыпать установку.

Несмотря на то, что статья недостаточно подробно описывает процесс монтажа канализационной системы, материал по этой теме легко найти. Обустройство канализации неизбежно связано с большим запасом терпения, чтением специализированной литературы, общением со специалистами и копанием земли. Но результатбудет радовать.
